试验异常中断与恢复运行

        随着产品的抗振性能要求的不断提升，很多产品在出厂前必须经历一系列的振动测试。在振动测试的过程中，产品根据测试需求安装于振动台台面上，并按照预期的测试谱图和测试时间进行相应的振动测试。

        由于产品的不同，测试的时间也是长短不一，有的可达十几天，而有的可能只需几十秒。在较长时间的振动测试过程中，产品的安装结构有可能出现松动或者传感器出现松动，这些情形就有可能导致试验异常中断，并出现“某输入通道开环”的报警信息。比如某测试时间20小时，在第15个小时出现了异常中断，那么此时如果我们重新测试，有可能导致产品出现过测试的情形，而且测试的效率大大降低。所以从异常中断处恢复运行的功能十分必要。

        那么本文就以VENZO振动控制器为基础，对试验异常中断与恢复运行作一个全面的介绍，让大家对试验异常中断与恢复运行有一个比较深入的了解，并在日常工作中能更加熟练地使用它。

PART 1  试验异常中断

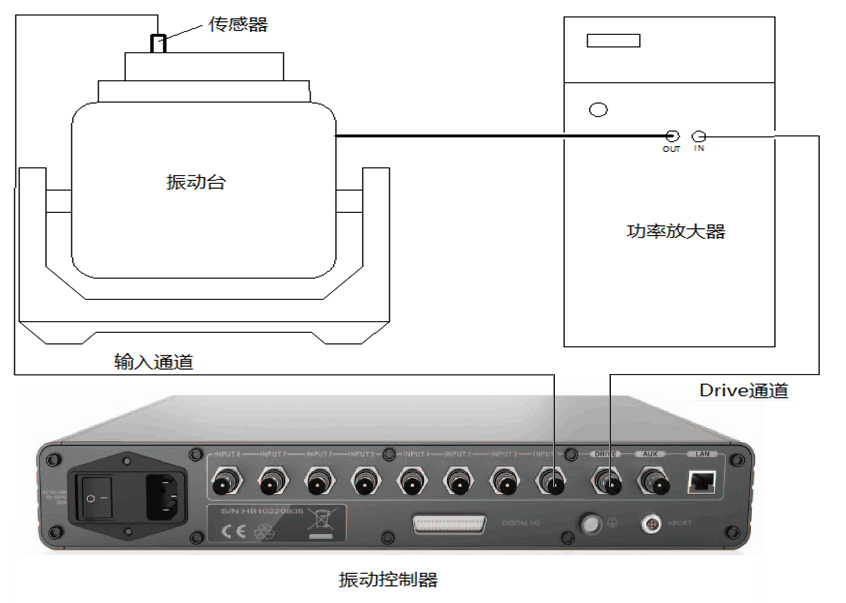

        振动测试系统是由振动控制器、功率放大器、振动台/夹具、产品、传感器组成的闭环控制系统，如图所示。

        在较长时间的测试过程中，如果产品、夹具或传感器出现松动，则可能导致试验异常中断，出现输入通道开环的报警信息。

        那么为什么出现开环的报警信息呢？这是因为软件内部设定了开环检查，以保证测试的安全性。系统以检测到的控制通道的信号有效值与环境噪声值的比例作为设定的阈值，划分了三个开环检查等级，标准——控制有效值要比环境噪声值大6dB，严格——控制有效值要比环境噪声值大12dB，宽松——控制有效值要比环境噪声值大3dB。

        在正常的测试过程中，控制有效值和环境噪声的比例符合开环检查等级的标准。而当产品、夹具或传感器出现松动的时候，控制有效值越来越小，导致控制有效值和环境噪声的比例超出了设定的阈值，从而出现开环报警。

PART 2  试验异常中断的处理

        如果试验异常中断，是由于系统固有的本底噪声较大，则可以放宽开环检查等级。如从标准调整为宽松。

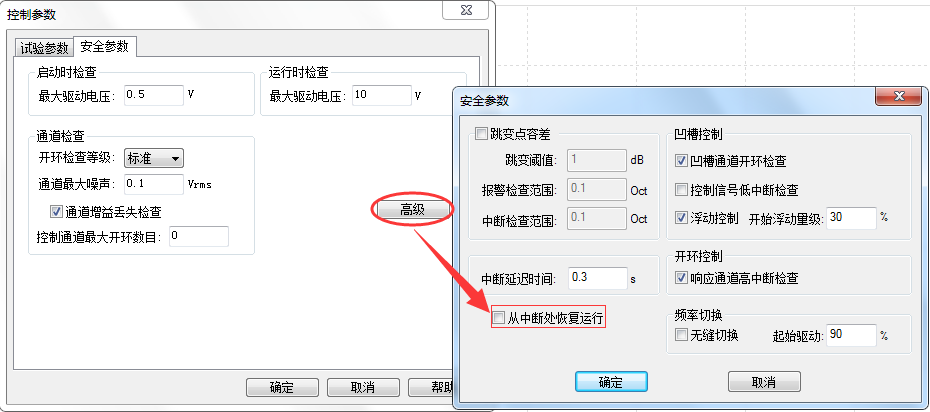

        如果试验异常中断，是由于系统结构忽然松动，则需要重新加固系统结构，并在开始测试前，勾选“从中断处恢复运行”。这样可以保证试验的连续性和试验的效率。

PART 3  试验异常中断与恢复运行示例

        在正弦和随机类测试中，VENZO 800配置了试验异常中断恢复运行功能，大大提升了试验的有效性和可靠性。

        如某正弦测试条件：10-22Hz 幅值4mm，22-200Hz 幅值8g，10-200Hz 单次扫频需5min，从10Hz开始向上扫频2小时。

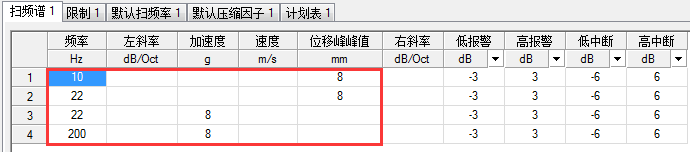

        测试谱图如图所示：

        扫频率设置如图所示：

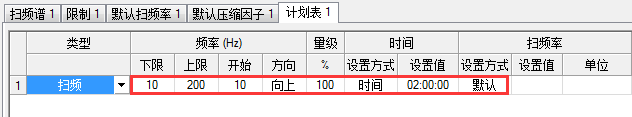

        测试计划表如图所示：

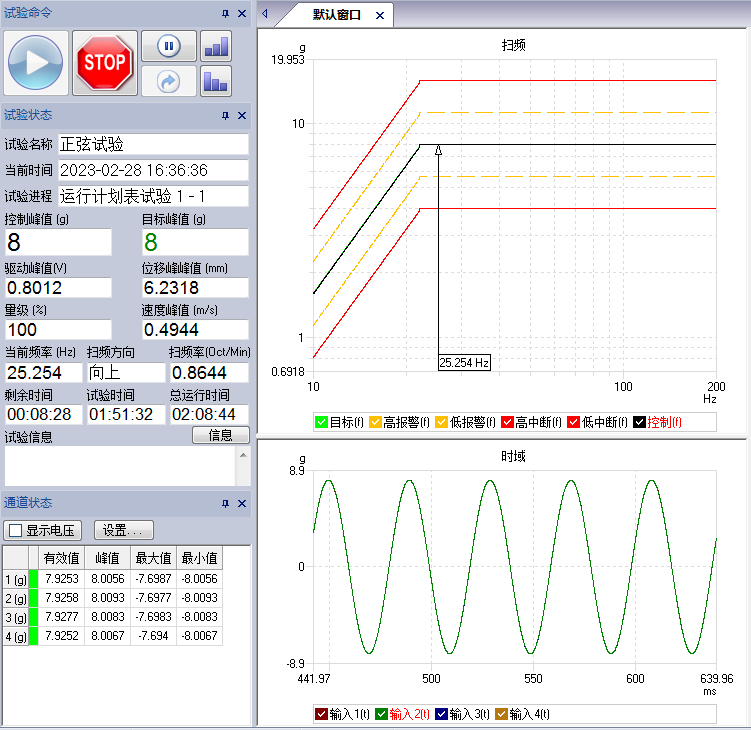

        开启测试，测试到1小时32分时，输入通道1开环，试验暂停，继续试验按钮常亮，如图所示：

        经检查，发现产品与夹具之间发生松动，此时重新加固结构，点击继续试验按钮，继续测试。

PART 4  控制通道最大开环数目

        在振动测试的过程中，对于体积大、结构复杂的产品，我们经常在多个位置布置加速度传感器进行加权平均控制。在长时间的测试过程中，可能某些加速度传感器的布点结构会出现松动导致开环，但不影响整体的控制。此时我们可以开启控制通道最大开环数目的功能。

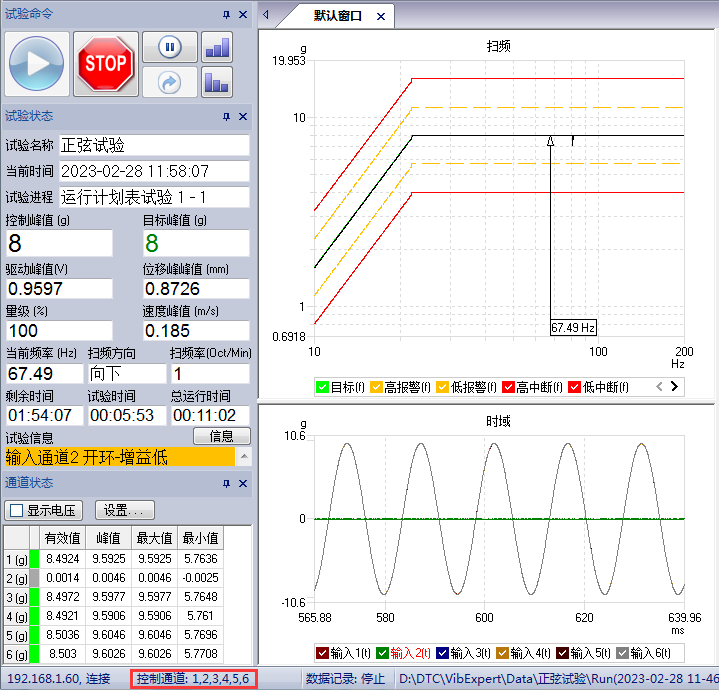

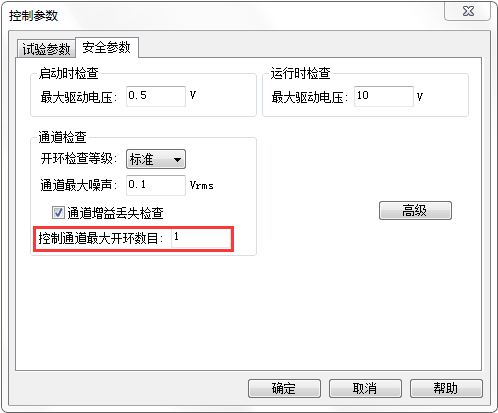

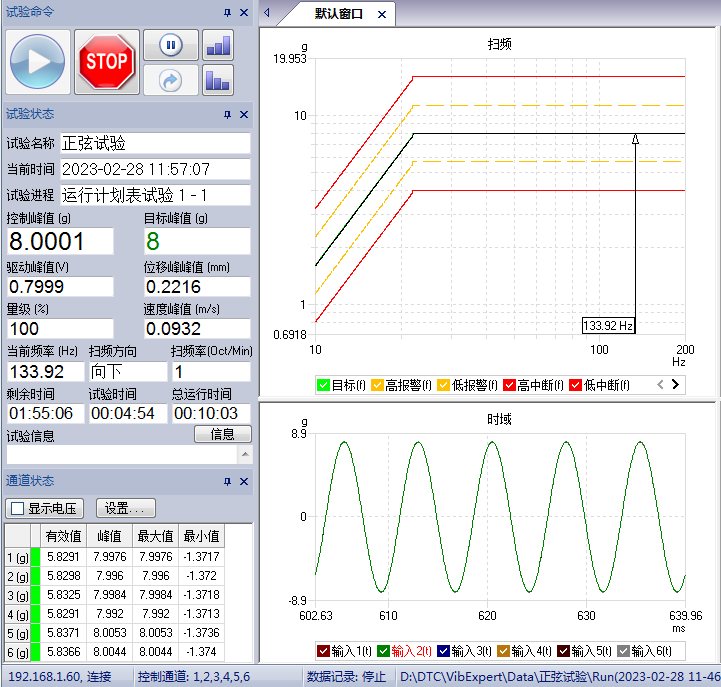

        比如某正弦测试布置了6个控制加速度传感器，控制通道最大开环数目为1，则只要有5个控制加速度传感器采集的信号正常，即可正常测试，而无需中断测试。如图所示，输入通道2开环，测试可正常继续。

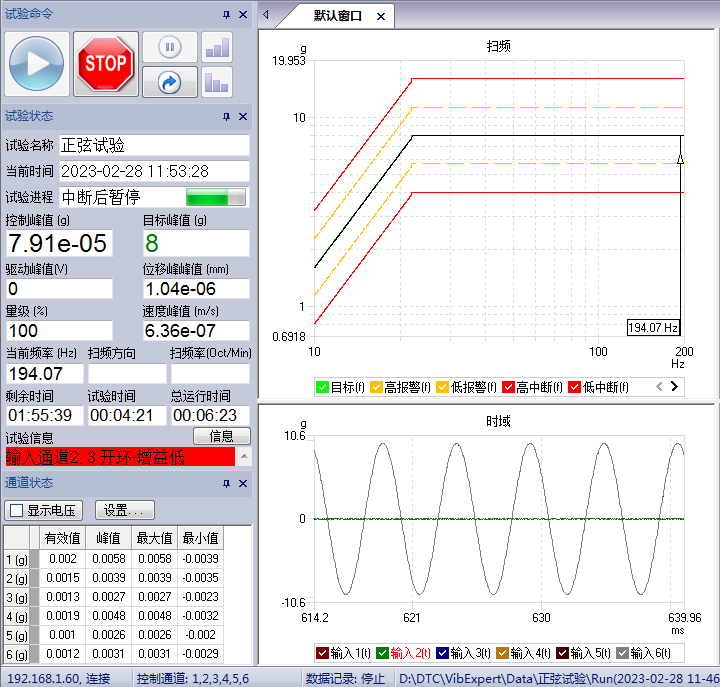

        如果2个控制通道开环，则测试中断。我们可在测试前勾选中断处恢复运行功能，以保证测试的连续性。如图所示，输入通道2，3开环，试验则处于中断暂停状态。

        此时可加固输入通道2和输入通道3的测试点结构，然后点击“继续试验”按钮再继续测试。
