PXle高性能MIMO振动控制器——VESSTA 10EX/21EX

        VESSTA系列MIMO振动控制器基于PXIe总线与多DSP板卡结构,通过不同数量数据采集板卡和输出板卡的组合,可轻松实现对通道规模灵活搭配的需求,其分布式采集、集中式处理、单向高达250MB/s的传输速度能够保证多通道并行采集与实时闭环控制。

软件功能

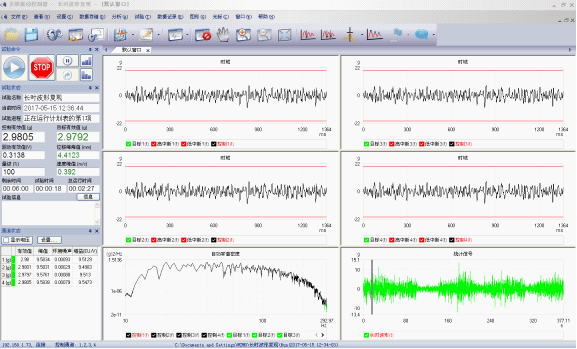

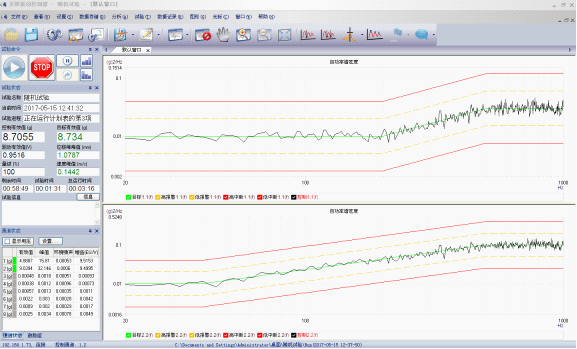

随机

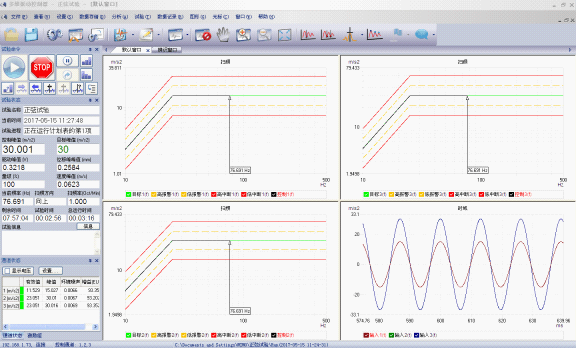

正弦
共振搜索与驻留

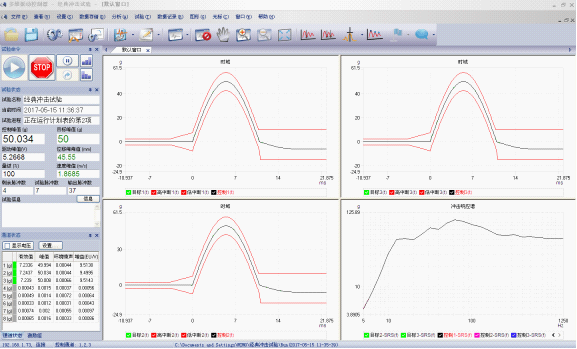

经典冲击
冲击响应谱
瞬态冲击
长时波形复现

特点:

  • 单台可多达16个输出通道,同时控制16个振动台
  • 高精度:24位AD/DA,32位450 MHz浮点DSP,135dB动态范围
  • 强大的传输、处理能力:基于PXIe总线和嵌入式实时操作系统,点对点单向传输速率高达250 MB/s,控制实时性高
  • 输出通道全隔离设计,最大程度降低外部干扰,提高试验系统信噪比
  • 低功耗:采用低功耗的浮点DSP,更高能效、更低热量耗散
  • 扩展性好: VESSTA 21EX单台输入可多达160个输入通道,VESSTA 10EX单台输入可多达72个通道
  • 功能强大:7大MIMO试验功能,还可扩展长方阵控制,多变量控制等,满足各种MIMO环境试验要求
  • 同一个输入通道支持电压、IEPE、电荷、TEDS输入
  • 完善的MIMO试验功能:随机、正弦、经典冲击、共振搜索与驻留、冲击响应谱控制、瞬态冲击、长时波形复现
  • 扩展功能:长方阵控制、虚拟通道/自由度合成与分解、多变量控制、凹槽和限制控制
  • 无缝数据记录与离线分析
  • 可作为单轴控制器使用
  • 网络接口,Windows计算机装好MIMO控制器接入局域网,PC可实现远程控制
  • 控制算法基于阻抗矩阵补偿的解耦控制,在线修正控制误差,可适应各种情况引起的系统性非线性变化

典型应用:

  • 细长型结构的双台同步并激试验
  • 四轮汽车的四台异步并激道路谱模拟试验
  • 多个同向或多方向电动振动台或液压振动台MIMO试验

硬件与软件配置

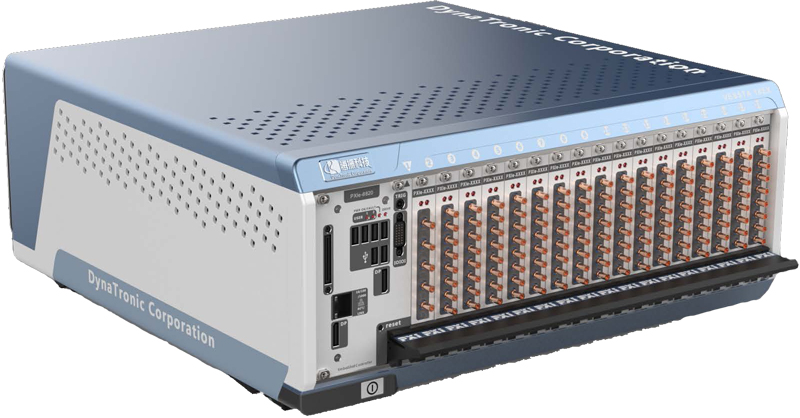

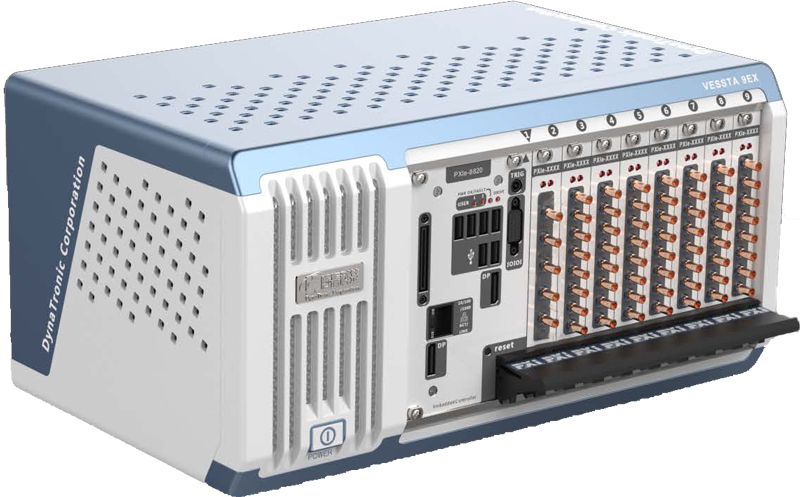

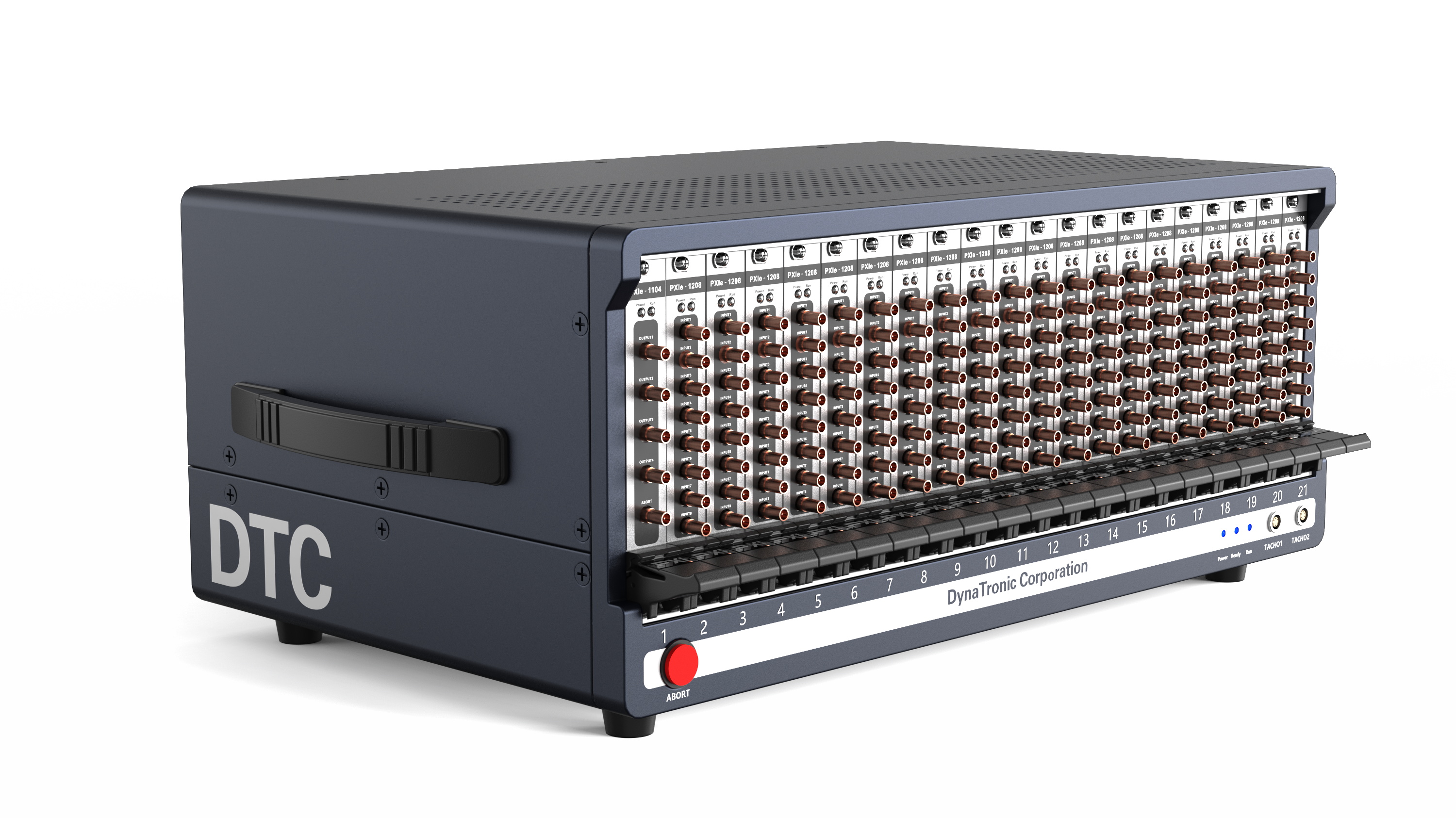

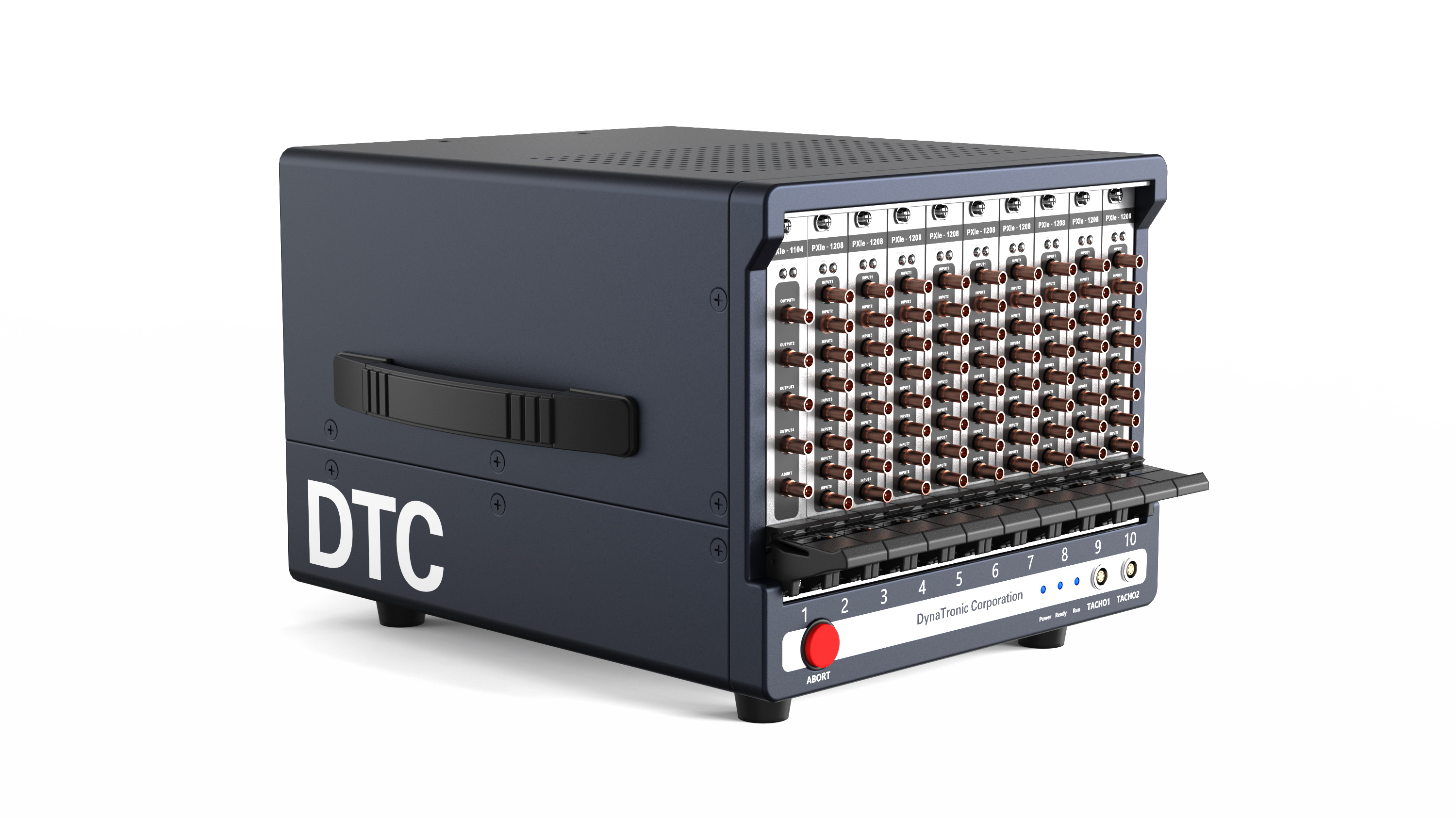

仪器外观



振动控制器2  (左前视图)_看图王.jpg



仪器型号

VESSTA 10EX

VESSTA 21EX

插槽数

10

21

输出通道

最多16

最多16

输入通道

最多72

最多160

Abort接口

输入模式

AC单端/差分

DC单端/差分

ICP

电荷

TEDS

总线

PXIe总线

嵌入式电脑

实时操作系统

内置硬盘

1TB

DSP

450 MHz32位浮点DSP

尺寸

222*177*271 mm

445*177*271 mm

重量

9.5kg

18kg

电源

电压范围(100240)VAC,频率范围(5060)Hz

额定功率400 W

额定功率400 W

主机箱接口

千兆以太网接口

软件运行环境

Microsoft Windows XP/7/8/10

MIMO控制功能

7功能,随机、正弦、RSTD、经典冲击、冲击响应谱控制、瞬态冲击、长时波形复现
