在产品的振动冲击测试系统中，振动台/冲击台是其中最重要的组成部分。为了保证振动台/冲击台的指标满足相应的计量检定规程，在出厂时或使用一段时间后，都需要对其进行初次或周期性的计量检定。
我司推出的VENZO 计量检定系统，正是这样一套配置了丰富计量检定规程、用于振动台/冲击台自动化计量检定的系统。
PART 1 系统组成
VENZO 计量检定系统由VENZO 780动态信号分析仪、自动化检定软件VerifyExpert、振动/冲击测试传感器及电脑等组成。

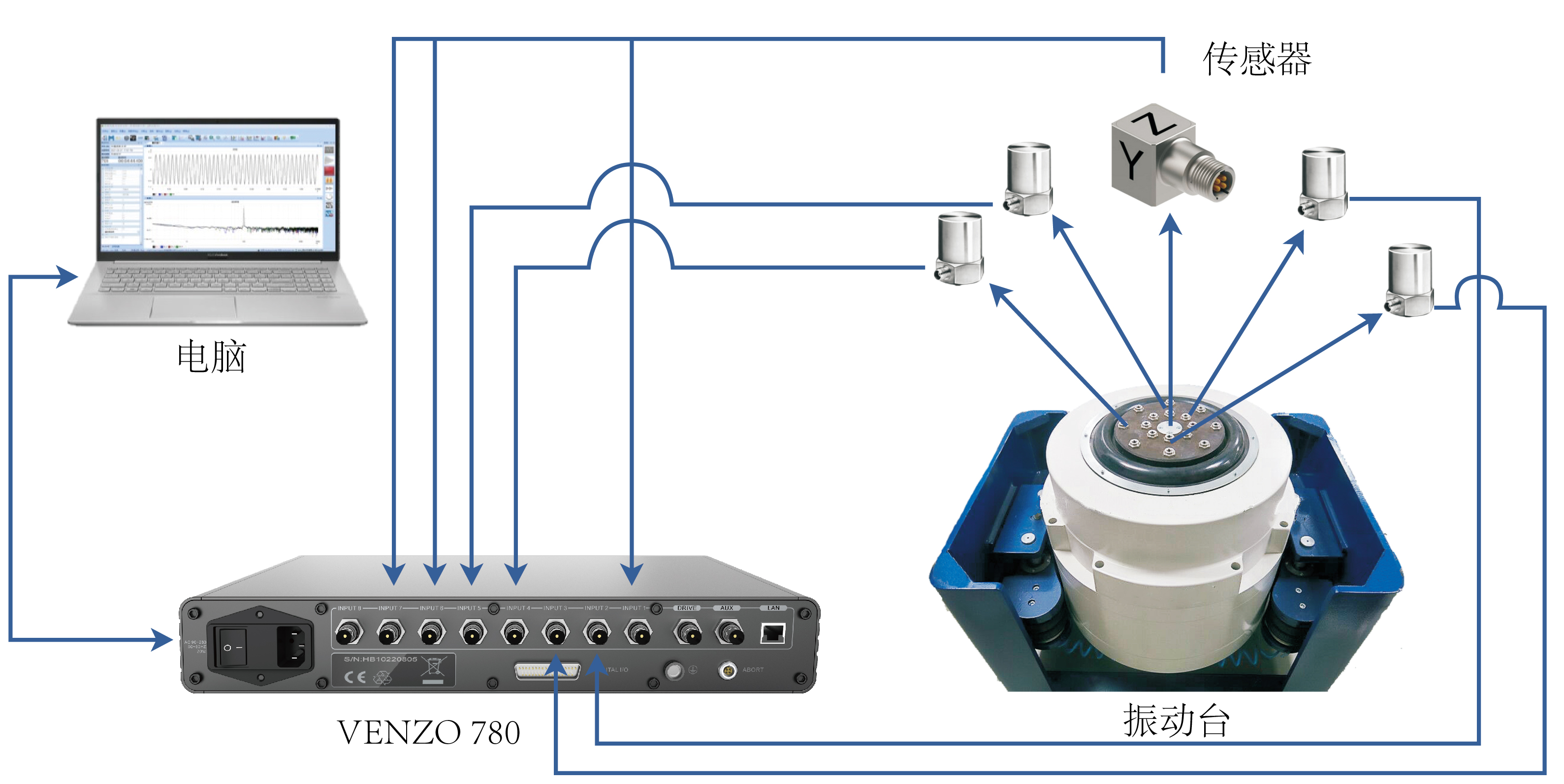

典型的振动台检定系统组成如图所示，图中的垂直电动振动台是需检定的对象。VENZO 780动态信号分析仪、多只振动加速度传感器和PC电脑组成了一套振动台检定系统。
典型的冲击台检定系统组成如图所示，图中的落体式冲击试验台是需检定的对象。VENZO 780动态信号分析仪、多只冲击加速度传感器和PC电脑组成了一套冲击台检定系统。
PART 2 计量检定规程
自动化检定软件VerifyExpert中，内置了丰富的计量检定规程，涵盖了主流振动/冲击领域检定计量规程的范围。
振动台检定依据的检定规程
■ JJG 948-2018电动振动试验系统
■ JJG 1000-2005电动水平振动试验台
■ JJG 638-2015液压式振动试验系统
■ JJG 298-2015标准振动台
■ JJG 189-1997机械式振动试验台
冲击台检定依据的检定规程
■ JJG 541-2005落体式冲击试验台检定规程
■ JJG 497-2000碰撞试验台检定系统
PART 3 软件功能

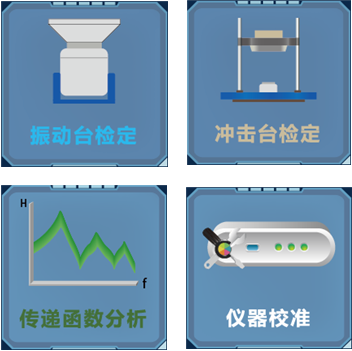

自动化检定软件VerifyExpert中配置4大功能模块，振动台检定模块用于各种类型振动台的检定、冲击台检定模块用于各种类型冲击台的检定、传递函数分析模块用于振动信号的监测分析及分析仪的计量/检定、仪器校准模块用于分析仪的输出输入校准。
振动台检定
项目：电动垂直/水平振动台、液压台、标准台、机械台的检定
根据设置向导提示依次设置检定条件、振动台出厂指标、检定结果相关参数、输入通道参数、编辑检定项目。
冲击台检定
项目：冲击台、碰撞台的检定
根据设置向导提示依次设置检定条件、冲击台出厂指标设定、检定结果相关参数、输入通道参数、编辑检定项目。
传递函数分析
项目：FFT、功率谱、频率响应、相干分析、振动监测、信号发生器、计量/检定
仪器校准
项目：自动完成硬件校准，并产生完整的校准报告
PART 4 系统特点
√ 采用高速标准以太网接口，连接PC电脑无需额外的驱动程序；
√ 先进的浮地设计，传导无风扇制冷，实现更低的系统本底噪声；
√ 硬件高度集成化，同一输入通道支持电荷、电压、IEPE型传感器直接接入；
√ 最高采样频率达到204.8 kHz，分析频宽达到80 kHz ；
√ 450 MHz的32位浮点DSP，24位ADC/DAC，135 dB动态范围，采集的数据精度高；
√ 内置信号发生器，支持多种输出信号，其中已包含有检定振动台频率响应特；性需要用到的白噪声/正弦扫频信号源；
√ 检定软件严格依据检定规程，覆盖对应规程中全部的检定项目；
√ 检定条件相同的检定项目，可组合或分项检定，检定顺序可自定义；
√ 检定过程自动化，大大缩短检定时间，提高检定效率；
√ 每个检定项目都参照规程给出详细文字的操作要求，包括振动控制器应该设定的谱形，传感器安装位置，检定流程等；
√ 自动获取波形数据，保存图形，计算检定结果，并与设定的检定规程的检定等级指标要求作对比，给出合格/不合格的参考结论；
PART 5 计量检定流程
一般的计量检定流程如下（这里以电动台检定为例）：
（1）连接好信号分析仪的电源线；
（2）将信号分析仪与PC机用提供的网线连接好；
（3）开启信号分析仪电源，电源指示灯power和网络指示灯Ready长亮；
（4）振动台台面的单轴和三轴传感器的输出端与信号分析仪的输入端相连接。
（5）根据设置向导提示依次设置检定条件、振动台出厂指标、检定结果相关参数、输入通道参数、编辑检定项目。
（6）据检定项目的内容，依次检定。
PART 6 注意事项
■ 噪声声压级和台面漏磁检定
JJG948中6.3.3试验系统工作时噪声声压级和6.3.4试验系统台面漏磁的检定，不需要软件检定什么，而是在用户分别用声级计和特斯拉计得到检定结果后，将结果记录在这两个检定项的“检定项目参数设置”表格中就可以了。
■ 频率示值误差检定
软件是按照规程的规定，以振动控制器运行正弦自闭环试验来测试这一项，根据“检定结果相关参数”对话框的默认值，软件读取的是仪器输出通道，即振动控制器的输出接到动态信号分析仪的输入通道8的数据。

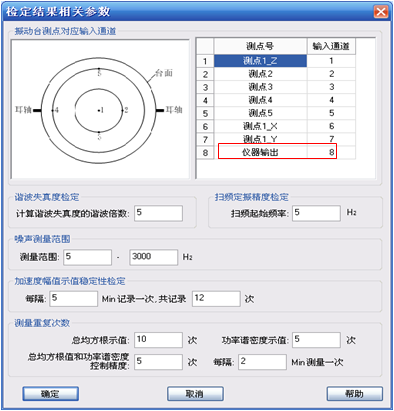

有些客户可能是测量振动台系统的频率示值的方式来测量这一项，即采集的是测点1的传感器Z轴向的数据。那么请将图中的“振动台测点对应输入通道”表格的“仪器输出”对应的输入通道8改为输入通道1，再开始检定这个项目。
对于所有的自闭环检定项目，您如果采用振动台系统测试的话，请都需要注意这里的设置。
■ 振动台频响特性检定
对于6.3.10 振动台频率响应特性检定，需要注意，请先调节功放率大器的增益到0，再将动态信号分析仪的输出连接到功率放大器的输入端。然后设置动态信号分析仪的信号源参数。之后，点击软件控制面板的开始信号源按钮，动态信号分析仪就会输出白噪声信号。这时，再去慢慢调节功率放大器的增益，使振动台产生适当量值的振动，然后再开始检定。
如果在调节功率放大器增益的过程中，需要一直查看振动台台面中心的传感器Z轴向的信号，可以先开始检定，然后查看时域信号，如果信号大小合适了，可以停止测试，再重新开始检定。因为软件的频响函数是线性平均的，在调整增益的过程中，信号大小是在变化的，所以在增益调到合适位置后，需要重新开始检定。
■ 扫频定振精度检定
对于6.3.15扫频定振精度的检定，振动控制器开始扫频前，动态信号分析仪需要先开始测试。另外，您需要设置“检定结果相关参数”对话框中的“扫频定振精度检定”下的“扫频起始频率”，该值需要与振动控制器实际开始扫频的频率一致。这个值用于辅助动态信号分析仪确定扫频信号的初始频率。
另外，建议振动控制器至少设置扫频2个来回，动态信号分析仪在振动控制器扫频1个来回之后，手动点击“单步完成”按钮来完成检定。也可以在振动控制器扫频多个来回还未停止试验时，点击“单步完成”按钮来完成检定。
