产品在振动测试之前，用户根据试验条件设置对应的谱图和计划表，以保证产品接受相应量级的振动激励。在设置随机谱图的过程中，如果设置不当，可能会提示“量级与斜率不匹配”，那么如何解决这个问题呢？
PART 1 量级与斜率的含义
想要弄清楚这个问题，我们需要了解量级与斜率的含义。在随机测试模块中，谱图设置的量级就是加速度谱密度的大小，其单位一般为g2/Hz或者（m/s2）2/Hz。

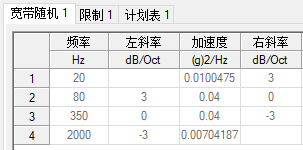

而斜率的含义则相对复杂一些。我们以下面的试验条件为例，图1为试验条件的谱形，图2为谱图设置的表格数据。
图1

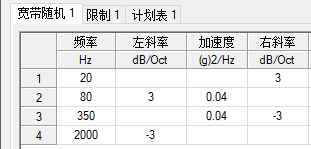

图2
在图2的表格中，我们可以看到，除了频率和加速度谱密度的设置，还设置了斜率。那么斜率什么意思呢?
我们可以从它的单位来分析，这里斜率的单位是dB/Oct，dB表示的是两个频率点对应量级的倍数关系，Oct就是两个频率点之间的倍频程。
当试验量级是g2/Hz、（m/s2）2/Hz时，dB=10log(A2/A1)；而Oct=log2(F2/F1)。勾选计算交越点，我们可以代入量级和频率验证一下斜率。
dB=10log(A2/A1)=10log(0.04/0.01) =6，Oct=log2(F2/F1)=log2(80/20)=2；
dB/Oct=6/2=3，所以20Hz和80Hz之间的斜率是3dB/Oct。
那么两个频率之间的斜率是3，为什么20Hz是右斜率，80Hz是左斜率呢？其实这个问题很好理解，我们可以看图1的谱形。可以看到在20Hz和80Hz之间这一段，20Hz的左侧是没有数据的，数据都在其右侧，所以是右斜率；而20Hz和80Hz之间这一段的数据都在80Hz的左侧，所以80Hz是左斜率。同样的道理，350Hz和2000Hz那里分别是右斜率和左斜率。
还有一个斜率正负的问题，从图形上看，量级往上走就是正斜率，量级往下走就是负斜率。从公式dB=10log(A2/A1) 也可以分析出来，量级上升，dB值是正数，量级下降，dB值是负数；而Oct始终是正数，所以量级上升，斜率为正，量级下降，斜率为负。
PART 2 随机设置示例
示例1：
GJB360B中，随机振动试验条件1（A-K）的谱形如图所示。

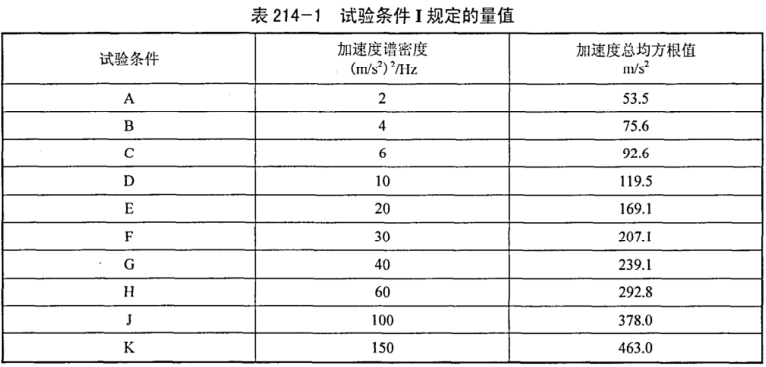

随机振动试验条件1（A-K）的量值如图所示。
现设置试验条件D，如图所示：
简单说明一下：从谱形上看，可以看出50Hz和100Hz之间的斜率是6，100Hz和1000Hz之间是平直谱（量值恒定，可从表214-1中读取），1000Hz和2000Hz之间的斜率是-6。

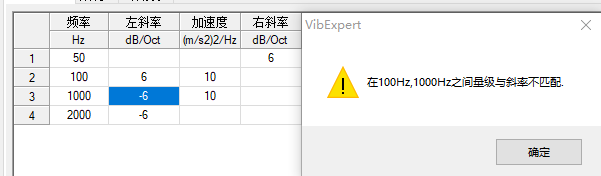

如果1000Hz的右斜率设置成左斜率了，则会提示“100Hz，1000Hz之间量级与斜率不匹配”。因为100Hz，1000Hz之间是平直段，对于1000Hz而言，其左斜率为0，设置-6斜率显然就不对了。
示例2：

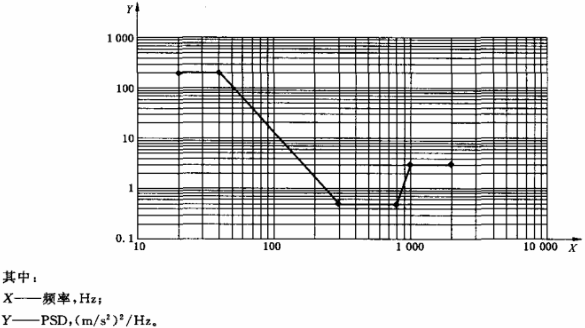

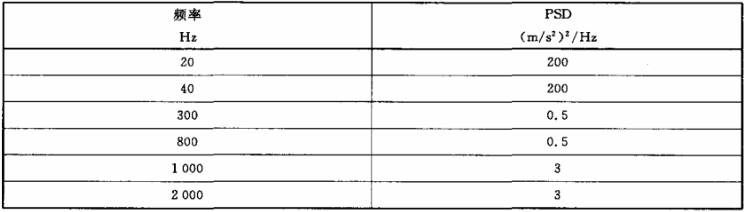

根据GB-T 28046.3-2011 4.1.2.5的试验要求，试验件在每个轴向的试验持续时间为8小时。加速度均方根值为107.3m/s2。自功率谱密度和频率如下图表所示。

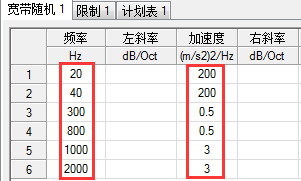

现设置试验条件，如图所示：
因为该试验条件不涉及斜率，所以左斜率和右斜率都不需要设置，只需根据表格设置频率和自功率谱密度值即可。
示例3：

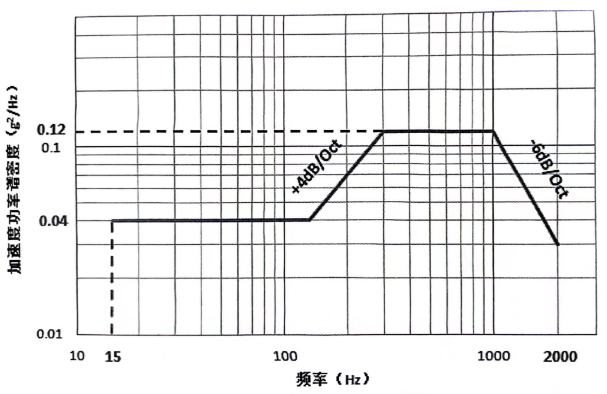

某随机试验的谱形如图所示。

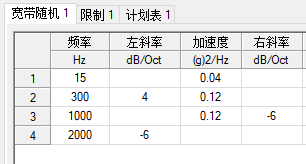

在设置这个谱形的时候，很多用户会按下图设置：
这个时候软件就会弹出下面提示：
问题出在哪儿呢?提示量级与斜率不匹配，也就是说15Hz和300Hz的量级和4dB/Oct的斜率是不匹配的。我们看给的谱形，15Hz和300Hz之间并不是直接以4dB/Oct的斜率上升的，而是先平直一段再以4dB/Oct的斜率上升。也就是说上面的设置少了平直那一段的设置。

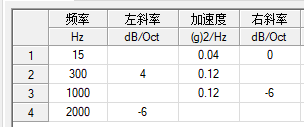

如何设置呢？其实很简单，在15Hz那行设置右斜率0即可。斜率0就表示平直。

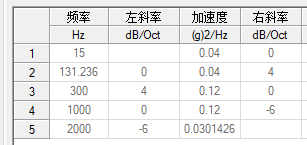

点击“计算交越点”，可以看到，15Hz到131.236Hz之间是平直的，然后131.236Hz再以4dB/Oct的斜率上升到300Hz。这个趋势和谱形是一致的。

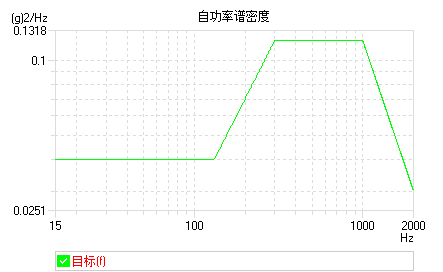

查看设置出来的谱形，和试验条件给的谱形是一致的。
