PART 1 系统简介
VESSTA系列单轴振动控制器基于PXIe总线、嵌入式实时操作系统与多DSP板卡结构，通过不同数量数据采集板卡和输出板卡的组合，可轻松实现对通道规模灵活搭配的需求，其分布式采集、集中式处理、单向高达250MB/s的传输速度能够保证多通道并行采集与实时闭环控制。
VESSTA系列单轴振动控制器在保证控制精度的同时，也可灵活的扩展输入通道的个数。搭建的多达上百输入通道的控制系统，可以更好地满足了用户对复杂结构振动试验的多点控制与监测的需求。
PART 2 系统特点
● 强大的传输、处理能力：基于PXIe总线和嵌入式实时操作系统，点对点单向传输速率高达250 MB/s，控制实时性高。
● 输出通道全隔离设计，降低外部干扰，提高试验系统信噪比。
● 低功耗：采用低功耗的浮点DSP，更高能效、更低热量耗散。
● 高精度：135dB动态范围，24位AD/DA，32位450 MHz浮点DSP。
● 扩展性好：VESSTA 18EX单台输入可多达128个输入通道，VESSTA 9EX单台输入可多达56个输入通道，VESSTA 4EX单台输入可多达16个输入通道。
● 正弦高频可扩展至25.6 kHz，正弦低频可扩展至0.01 Hz。
● 随机高频可扩展至20480 Hz，分析谱线可扩展至25600线。
● 支持和温湿热箱联动，软件可设定温湿热箱的运行程序和监测温湿热箱的状态，同时可记录温湿热箱的数据。
PART 3 应用场景
● 对电动振动台或液压振动台进行激励
● 按GJB、GB、ISO、IEC、MIL-STD等试验标准进行振动试验
● 电子元器件等的生产测试
● 包装运输模拟试验
● 振动耐久性测试
● 共振频率检测
● 通过与温湿热箱联动，与环境试验箱一起进行自动化测试
● 航空、航天或空间实验室产品的复杂振动控制试验并做数据记录与离线分析
PART 4 产品功能
● 控制功能
√ 随机控制
√ 正弦控制、步进正弦、共振搜索与驻留（叶片疲劳测试）
√ 经典冲击控制、瞬态冲击（地震波模拟/拦阻着陆测试）、冲击响应谱
√ 混合试验（正弦加随机、随机加随机、正弦加随机加随机、正弦加正弦）
√ 长时波形复现（道路谱模拟）
√ 随机冲击
√ 疲劳损伤测试
√ 峭度控制
√ 下凹和限值控制
√ 多通道控制
√ 多变量控制
√ 三综合集成化控制
● 分析功能
√ 无缝数据记录&离线分析
√ 总谐波失真度检测
√ 台面加速度幅值均匀度检测
√ 台面横向振动比检测
√ AUX通道（COLA输出、差分输出）
√ FFT分析
√ SRS分析
√ FRF
√ 瀑布图信号
√ 信号计算
√ 信号缓存功能，快速波形对比
√ 多种格式的信号和图形存储
√ 光标显示
● 辅助功能
√ 数字I/O接口
√ 试验回放
√ 信号编辑器
√ Word/PDF试验报告
√ Email试验报告
√ ActiveX

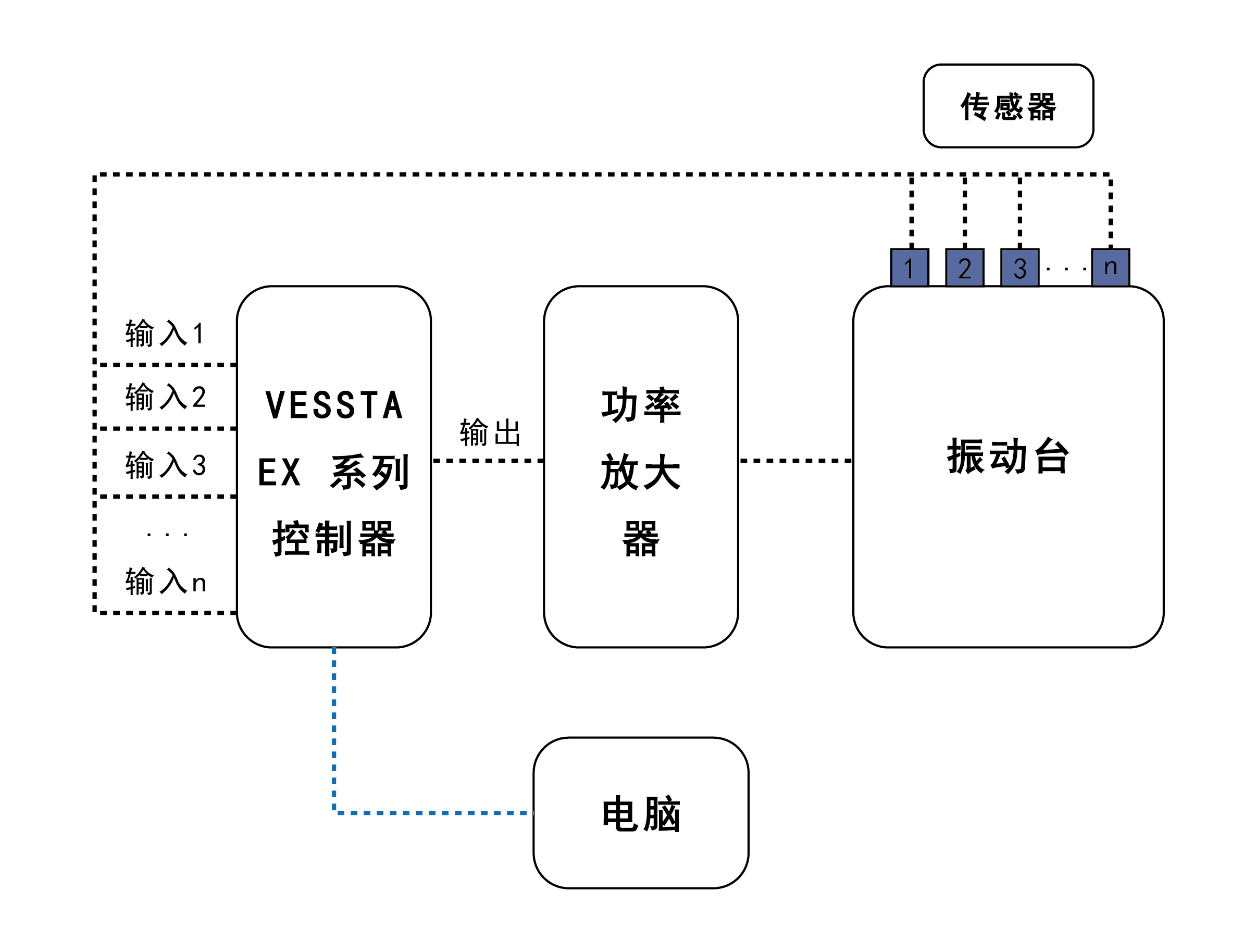

PART 5 设备连接
（1）连接控制器的电源线；
（2）将振动控制器与PC机用提供的网线连接好；
（3）振动控制器的输出端与功放的输入端相连接；传感器的输出端与振动控制器的输入端相连接。
PART 6 三综合集成化控制
VESSTA EX系列单轴控制器具备三综合试验集成化管理功能。电脑、振动台功放、振动控制器、三综合试验箱通过以太网组成互联网络。振动控制软件通过IP地址连接功放、三综合试验箱，同时可设置温湿度试验箱的试验计划、监测功放和温湿度试验箱的实时状态以及保存试验过程中的信号数据。

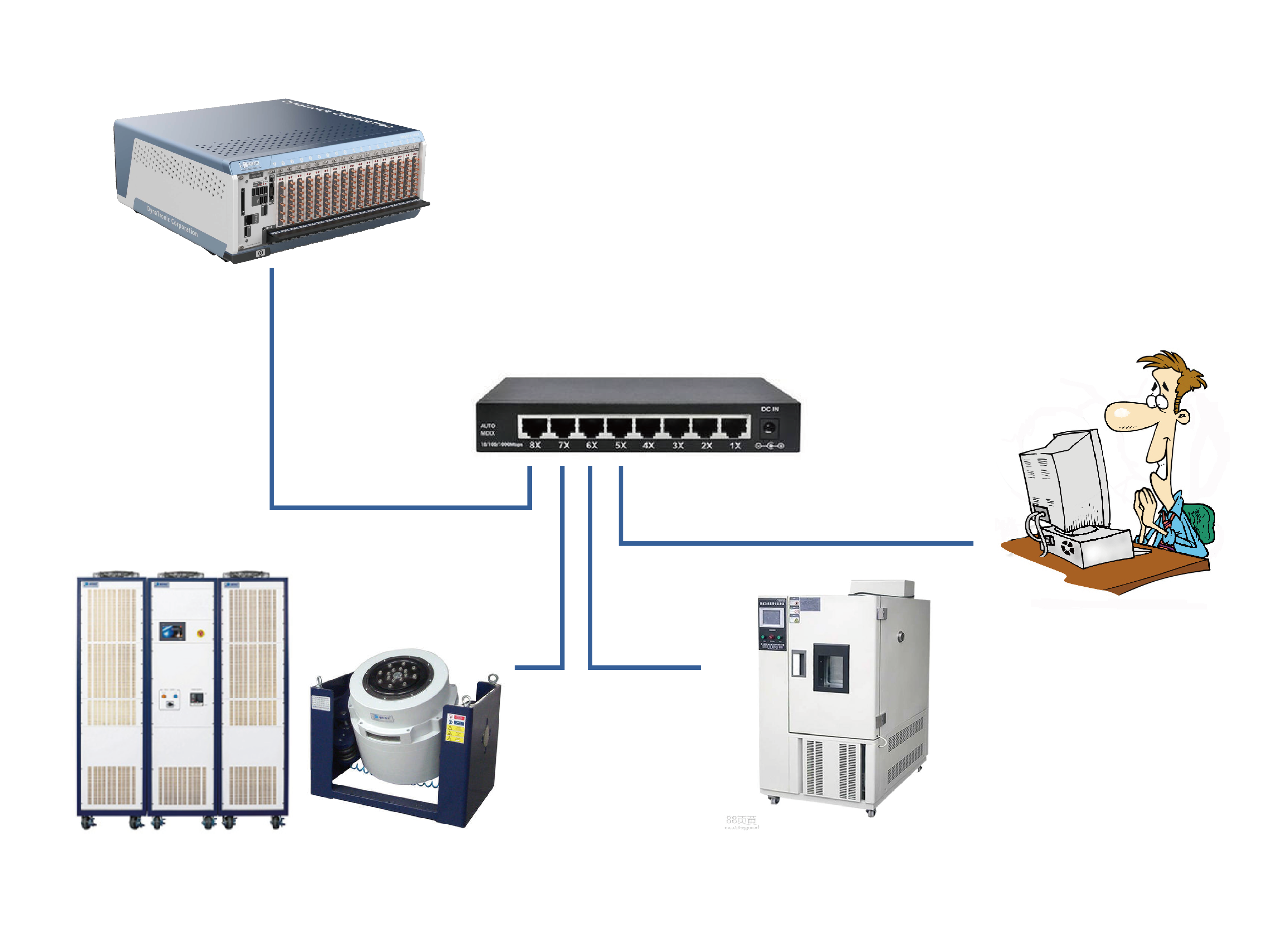

三综合试验集成化管理系统连接示意图

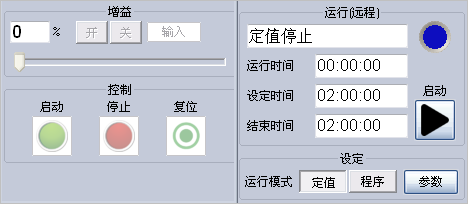

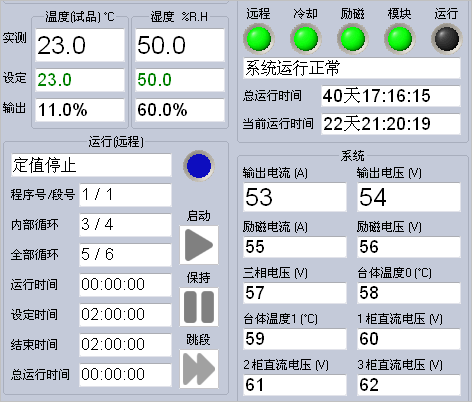

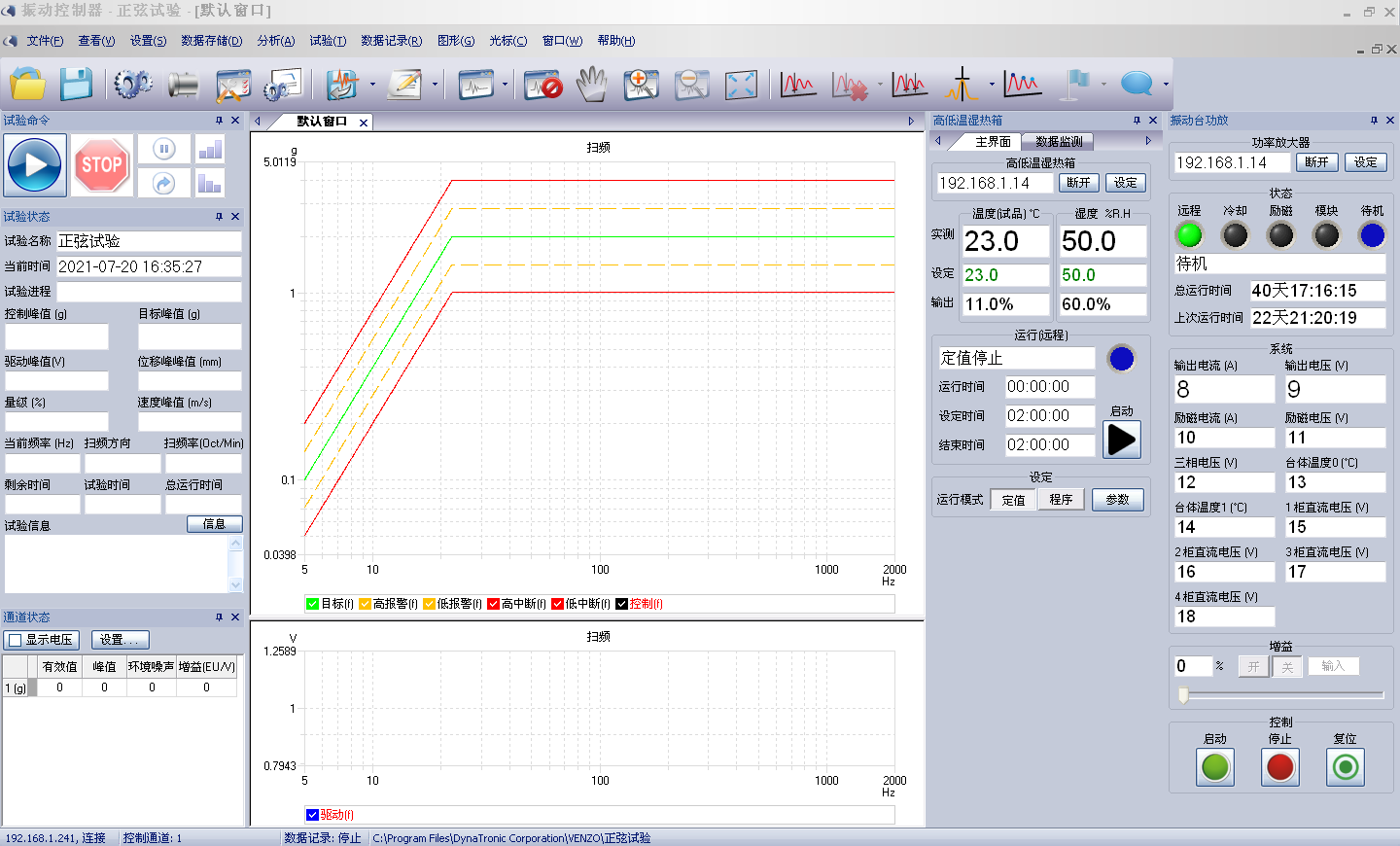

三综合试验集成化管理软件界面
为了更好地满足用户的需求，VESSTA EX系列单轴控制器的三综合试验集成化管理具备以下几个特点：
1.同一界面实现真正的多综合集成化控制
功放控制——控制器软件中可远程操控功放的启动、停止、复位，调节功放的增益大小，避免试验人员来回奔走，进出试验现场，提高试验效率；
三综合试验箱控制——控制器软件中可对温湿度目标值、工步等进行设置，同时可控制温湿度试验的启停、跳步等。
2.丰富的监测功能
● 实时监测振动台功放的输出电流、电压，励磁电流、电压，模块实时状态等信息；
● 实时显示温湿度试验箱的当前温度、湿度、程序段、工步序号、运行时间等试验信息，结合振动控制器实时显示加速度、位移、频率等振动状态信息功能，实现了环境试验状态的全面综合监测；
● 实时监测温湿度试验箱的排气压力、排气温度、冷却水压等。
3.科学合理的试验计划表功能
按照用户的试验需求，在同一软件界面中对振动、温度、湿度的试验步骤和持续时间，目标量级等参数进行设置，计算机软件自动进行流程控制，让三综合试验更加简单而有序。可以在合适的流程位置插入对振动台、温湿度试验箱的启停程序，进一步节约能源消耗，降低试验成本。
4.强大的综合分析功能

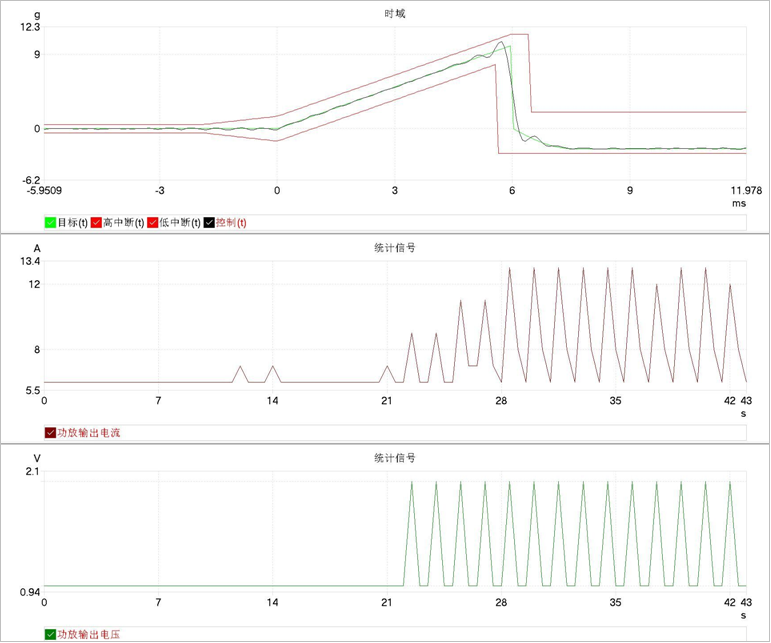

基于设备的实时互联功能，振动信号、温度信号、湿度信号、动圈电流、电压、推力等试验关键信息能够在同一软件中进行分屏显示、保存、打印。同时振动台功放和温湿度试验箱的数据可保存为数据记录文件，并可回放相关数据，以供后续分析，让您轻松掌握试验设备状态和能耗。
PART 7 现场测试场景

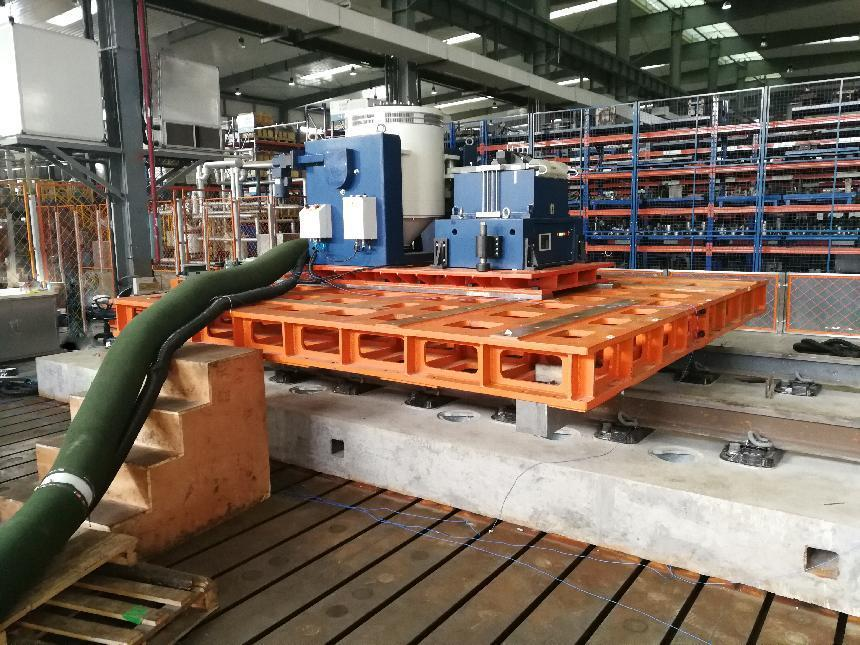

VESSTA EX 系列单轴控制器正进行台架性能测试
VESSTA EX系列振动控制器由于出色的控制性能和人性化的设计理念，在业内被越来越多的用户所熟知和认可。我们也会一如既往地听取用户的建议，不断完善我们的产品，给我们的用户提供最合理有效的解决方案。
