在产品的跌落冲击测试中，冲击试验机、冲击响应谱试验机、跌落试验机等冲击设备会对产品进行一系列预定的冲击，以检验产品的结构强度。在冲击测试的过程中，我们一般需要对冲击波形的加速度、脉宽、速度变化量等进行测量，以保证冲击波形符合预期目标。在很多时候，除了需要了解基本的测量结果，我们也需要对冲击的波形进行分析，如冲击响应谱分析，频谱分析，滤波分析、变形分析等。上述所说的测量与分析，其实就是今天我们要说的主角--冲击测量分析系统的作用。
尽管一些试验人员在日常工作中经常使用冲击测量分析系统，但对冲击测量分析系统的认识仅是停留在“采集信号再生成报告”的层面。本文将对VENZO 640冲击测量仪进行简单的介绍，以此为契机，让大家对冲击测量分析系统有一个比较直观的了解，并在日常工作中能更加熟练地使用它。
PART 1 VENZO 640冲击测量仪的硬件介绍

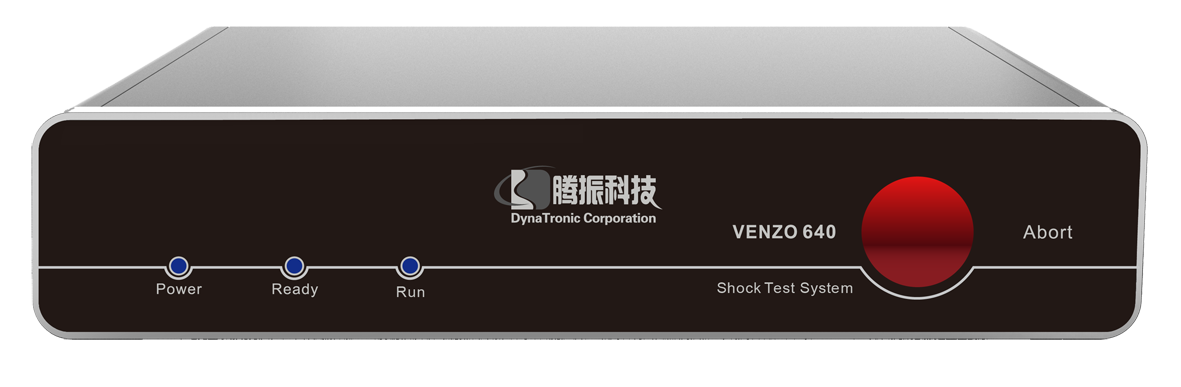

VENZO 640冲击测量仪的前面板
前面板主要由电源灯，网络指示灯，运行灯和急停按钮组成。

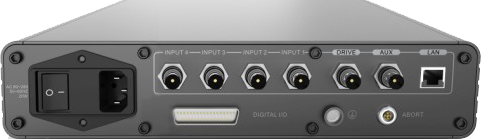

VENZO 640冲击测量仪的后面板
后面板的主要由输入通道BNC接口，网络接口组成。
输入通道BNC接口：INPUT1--INPUT4，接入传感器信号，可直接采集电压、电荷、ICP信号。当ICP传感器正常连接时，对应输入通道外围的指示灯显示为蓝色。
网络接口：LAN，通过网线连接到电脑的网络端口。
此外，输入通道数目还可根据测试需求，扩展至8，16通道。
PART 2 冲击测量分析系统
冲击测量分析系统主要由冲击测量仪、电脑（安装冲击测量分析软件）、冲击测量传感器、传感器线缆组成。
安装要点：
1.冲击传感器安装在冲击设备上；
2.冲击传感器的输出端和冲击测量仪的INPUT端口相连接；
3.冲击测量仪和电脑通过网线连接
操作顺序：
1.传感器安装完毕；
2.调试冲击设备；
3.设置测量参数；
4.开启冲击测量；
5.开始正式冲击；
6.测量波形并进行分析；
7.保存数据并生成报告。
PART 3 VENZO 640冲击测量仪的软件功能
VENZO 640冲击测量仪拥有全面的测量功能，可以无缝对接各种型号的跌落试验机、冲击台、碰撞台、冲击响应谱试验机等试验设备。使用合适的软件功能，一系列的冲击波形都能够被捕捉并可以以指定的数据格式保存在电脑硬盘中，这些保存的数据可用于后续详细分析。
√ 经典冲击--判断冲击试验机的波形是否符合GJB、GB、ISO、IEC、MIL-STD等试验标准。
√ 冲击响应谱—判断冲击响应谱试验机的波形是否符合容差标准并分析目标+的比例。
√ 损坏边界测试—通过产品的损坏边界条件分析得到产品的损坏边界曲线。
√ 瞬态捕捉----随机脉冲波形（如爆炸冲击波）的采集与分析。
PART 4 VENZO640冲击测量仪的分析功能
VENZO 640冲击测量仪软件中，常用的分析功能有：
1.SRS分析
通过冲击响应谱分析，可以快速评估在哪个共振频率点上，产品的加速度响应最大，最容易损坏。
2.FFT分析
通过对时域波形的频谱分析，可以清晰地观察信号幅值随频率分布的情况，为滤波分析或缓冲结构改进提供有效数据依据。
3.滤波分析
可对每个输入通道进行独立的低、高通滤波，以使得波形在用户想要分析的频段范围内。
除了上述常用的分析功能，VENZO 640冲击测量仪为更好地满足用户的需求，还更新了如下一些功能。
1.试验记录文件存储为EXCEL
冲击测量测试结束后，可以对冲击测量的记录文件保存为EXCEL表格文件，以便于后续的处理和分析。
2.冲击响应谱分析可设置阻尼比或Q值
冲击响应谱分析参数设置时，除了可设置阻尼比，还可设置Q值。
3.冲击响应谱可设置上下容差
冲击响应谱模块，除了上下限，还可增加上下容差线。
4.目标+的多样化统计方式
冲击响应谱分析时，目标+的统计对象可选择线数或频宽，统计范围可选择平直段、全部或自定义。
PART 5 新一代高采样冲击测量仪--VENZO 640H
在VENZO 640冲击测量仪的基础上，我们开发了新一代的高采样冲击测量仪--VENZO 640H。将采样频率由204.8kHz提升到4MHz，不仅可以为用户提供对于跌落、冲击、碰撞和振动环境的数据采集，还可以用于一些超高频的高速冲击数据和爆炸数据的采集。
对高加速度窄脉宽的信号采样时，可实现对脉宽低至0.005ms波形的采样。这些冲击波形有极高的加速度和很短的持续时间。VENZO 640H对冲击波形的最大4MHz采样和输入通道135dB的动态范围，保证了仪器可以精确地分析极窄脉宽的冲击波形。
