近年来，随着油价的不断飙升和新能源汽车的政策倾斜，很多人在买车时都会优先考虑买一台环保节能的电动汽车。电动汽车作为汽车行业的后起之秀，已经逐渐发展为汽车行业中愈发重要的一支力量。以特*拉，比*迪为代表的国内外各大电动汽车厂商，正不断加快发展的步伐，以争取在竞争激烈的市场中占据有利的位置。
说到电动汽车，其最核心的部件就是电池，如常见的铅酸蓄电池、磷酸铁锂蓄电池等。
它们的优势在于使用寿命长、使用安全、容量大等。为了保证电池在实际使用过程中的性能，厂家会对电池进行一系列的测试，其中充放电测试就是其中具有代表性的一类测试。VENZO 840控制器可以控制充放电设备，对电池进行充放电测试，并实时监测充放电设备及电池的状态。
本文将以VENZO 840电池测试系统为基础，对动力电池充放电测试功能进行一个深入的介绍，让大家对动力电池充放电测试有一个比较全面的了解，并在日常工作中能更加熟练地使用它。
PART 1 动力电池充放电测试的介绍
作为新能源汽车的动力来源—电池，其性能直接决定了新能源汽车的续航里程及品质，在保证使用安全的前提下，多次循环充放电后的衰减测试是至关重要的。
VENZO 840电池测试系统可根据用户的要求对电池进行恒流充放电、恒压充放电、恒功率充放电、恒阻充放电、额定容量充放电；电流斜坡充放电、电压斜坡充放电；电流脉冲充放电、电压脉冲充放电；电流阶梯充放电、电压阶梯充放电；电池内阻测试、交流电阻充放电；循环电流充放电、循环电压充放电、恒流恒压充放电；电流仿真充放电、电压仿真充放电、功率仿真充放电、电池仿真充放电。
PART 2 动力电池测试系统的原理

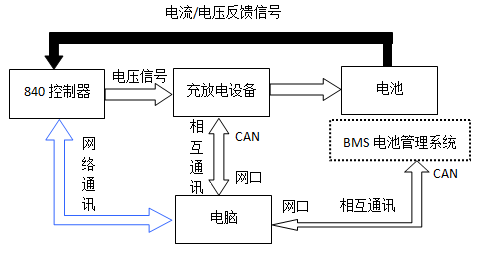

VENZO 840电池测试系统中，VENZO 840控制器输出电压信号，驱动充放电设备，充放电设备可完成对电池单体或电池包管理系统的充放电测试，电池单体的电流或电压信号通过传感器可实时反馈到VENZO 840控制器的输入通道。电池包管理系统的电池信息可通过CAN—网口的通讯方式，实时传输到电池测试系统软件中。同时控制器和充放电设备与电池测试系统软件通过网络通讯或CAN—网口，进行实时通讯。
PART 3 动力电池充放电测试的应用领域
动力电池充放电测试的应用十分广泛，如：
√ 电动汽车和电动自行车行业；
√ 汽车和摩托车行业；
√ 工业电力系统；
......
PART 4 动力电池充放电测试
VENZO 840控制器、充放电设备、电脑及传感器组成了动力电池充放电测试系统。测试系统软件通过IP地址连接控制器、充放电设备，同时可设置充放电测试的测试计划、监测充放电设备和电池的实时状态以及保存测试过程中的信号数据。

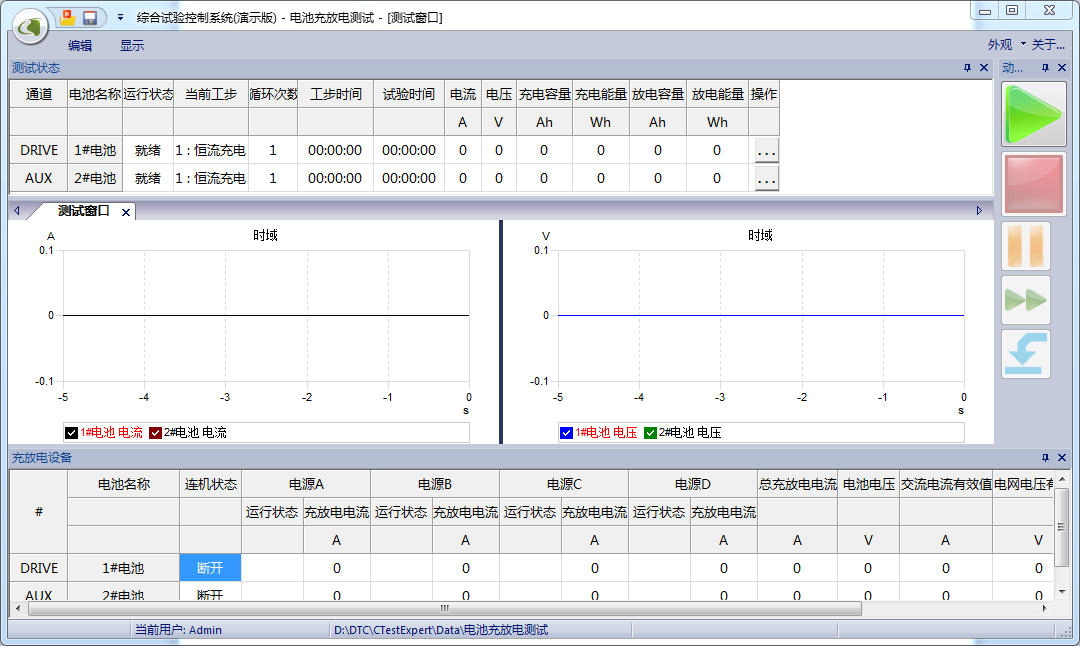

动力电池充放电测试软件界面
为了更好地满足用户的需求，VENZO 840动力电池充放电测试系统具备以下几个特点：
1.快捷的硬件配置
充放电测试前，我们需对硬件进行统一的配置，包括通道、充放电设备、BMS等。

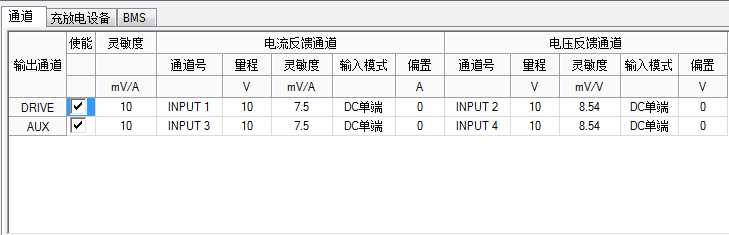

通道——包含输出通道和输入通道。输出通道可开启/关闭；输入通道可设置电流反馈通道和电压反馈通道的输入模式、灵敏度和偏置等。
充放电设备——CAN通道可设置IP、端口号、电源端口、保护电压、保护电流等信息；
BMS——可设置电池包管理系统的IP、端口号等信息。
2.丰富的监测功能

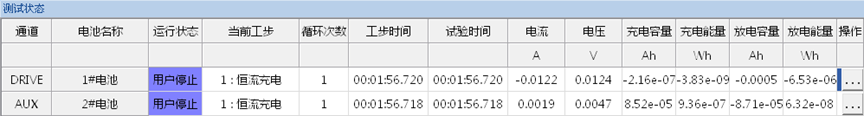

● 实时监测电池的运行状态、当前工步、循环次数、电流、电压、充放电容量等信息；

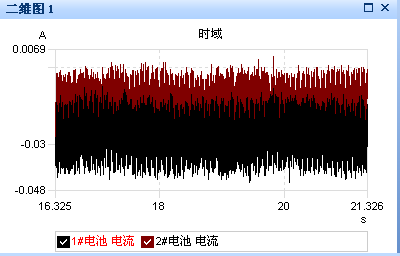

● 实时显示电池的电流、电压、充电容量、放点容量、电流电压记录等试验曲线，结合单光标、区间光标、峰谷值光标等显示功能，实现了测试状态的全面综合监测；

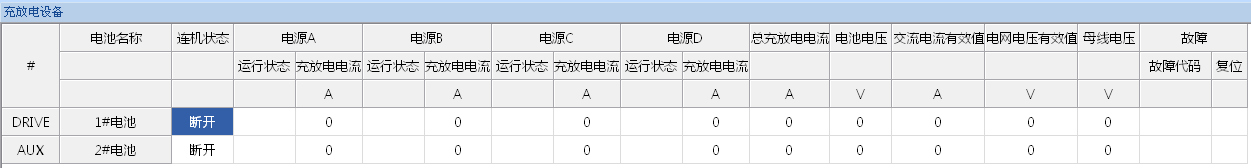

● 实时监测充放电设备的连机状态、电源充放电电流、交流电流有效值、故障等信息。
3.强大的程序编辑功能
按照用户的测试需求，在程序编辑界面中对工步类型、充放电电压/电流、跳转条件及记录条件等参数进行设置，计算机软件自动进行流程控制，让充放电测试更加简单而有序。
同时用户可快速导出导入设定的程序，以方便用户后续试验。

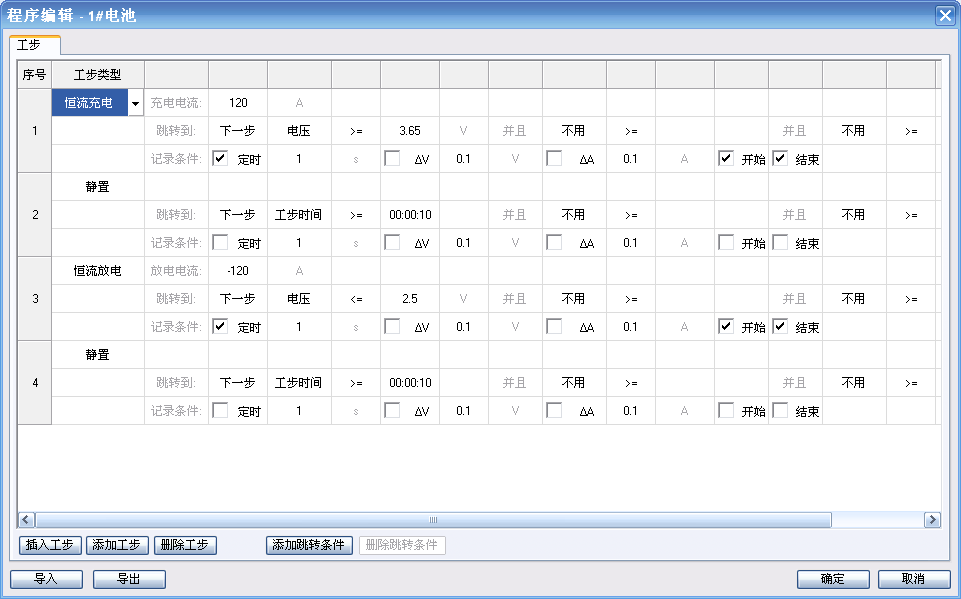

程序编辑界面中：
1）工步类型
可选择“恒流充电”、“恒流放电”、“恒压充电”、“恒压放电”、“恒功率充电”、“恒功率放电”、“电流斜坡充电”、“电流斜坡放电”、“电压斜坡充电”、“电压斜坡放电”、“开始循环”、“结束循环”、“静置”，如下图所示。
2）工步参数
工步类型为“恒流充电”、“恒流放电”、“恒压充电”、“恒压放电”、“恒功率充电”、“恒功率放电”、“电流斜坡充电”、“电流斜坡放电”、“电压斜坡充电”、“电压斜坡放电”时，第一行可设置相关的充放电参数，如“恒流放电”时的“充电电流120A”，表示以120A的恒定电流进行充电。
3）跳转条件
工步类型为“恒流充电”、“恒流放电”、“恒压充电”、“恒压放电”、“恒功率充电”、“恒功率放电”、“电流斜坡充电”、“电流斜坡放电”、“电压斜坡充电”、“电压斜坡放电”、“静置”时，第二行可设置跳转条件，如“恒流放电”时的“跳转条件”。
跳转到：可选择“下一步”或“工步1”、“工步2”...等。
电压≥3.65V：表示电压≥3.65V时，执行跳转。
并且：后面可以添加其它跳转的条件，只有所以条件都满足，才执行跳转。
4）记录条件
工步类型为“恒流充电”、“恒流放电”、“恒压充电”、“恒压放电”、“恒功率充电”、“恒功率放电”、“电流斜坡充电”、“电流斜坡放电”、“电压斜坡充电”、“电压斜坡放电”、“静置”时，第三行可设置记录条件，如“恒流放电”时的“记录条件”。
记录条件：设置充放电测试过程中的记录条件。
定时：勾选“定时”，可设置每隔几秒记录1次，默认是每隔1秒记录1次。
ΔV：勾选此项，则表示电压每变化固定电压时，记录1次，默认每变化0.1V，记录1次。
ΔA：勾选此项，则表示电流每变化固定电流时，记录1次，默认每变化0.1A，记录1次。
开始：勾选此项，表示在测试开始时，记录1次。
结束：勾选此项，表示在测试结束时，记录1次。
