我们一起了解振动控制器

发布日期: 2021-01-29

         振动控制行业中,振动控制器和振动台,功率放大器,传感器组成振动控制系统。振动控制器作为整个系统的大脑,在整个系统的使用过程中,发挥着不可替代的作用。一些用户虽然在日常工作中经常使用振动控制器,但却对振动控制器的认识仅仅停留在“输出信号让台子振起来”的层面。本文将对VENZO 880控制器进行简单的介绍,以此为契机,让大家对振动控制器有一个比较直观的了解,并在日常工作中能更加熟练地使用它。



Part 1 VENZO 880控制器的硬件介绍

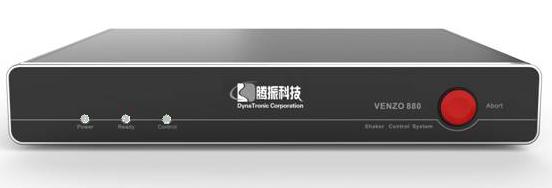

VENZO 880振动控制器的前面板



         前面板主要由电源灯网络灯运行灯急停按钮组成。此处着重对急停按钮进行说明。

         急停按钮 如遇紧急情况,使用Abort键可立即停止振动控制器工作;长按此按钮至Control灯闪烁,重启振动控制器电源,可重置振动控制器的IP地址(即192.168.1.166),以防用户忘记振动控制器的IP地址。

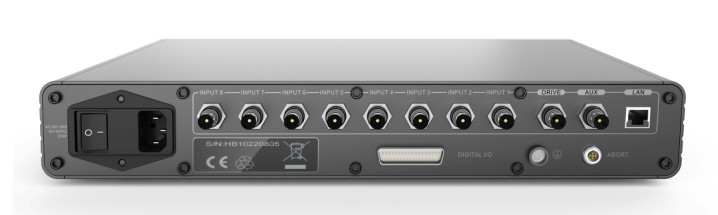

VENZO 880振动控制器的后面板



         后面板的主要部分为输入通道BNC接口驱动通道BNC接口网络接口

         输入通道BNC接口:INPUT1--INPUT8,接入传感器信号,可直接采集电压、电荷、ICP信号。当ICP传感器正常连接时,对应输入通道外围的指示灯显示为蓝色。

         驱动通道BNC接口:DRIVE,驱动信号输出,连接功放放大器的输入端口。

         网络端口:LAN,通过网线连接到电脑的网络端口。

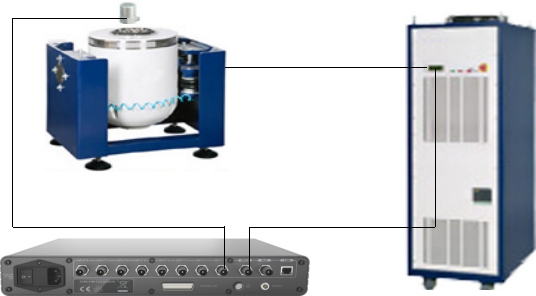

Part 2 振动控制系统的组成






安装要点:

         1、振动控制仪的Drive端口和功放的输入端口相连接;

         2、功率放大器和振动台通过专用线缆相连接;

         3、传感器的输出端和振动控制仪的INPUT端口相连接;



操作要点:

         开始试验前:开启控制器电源,开启功放电源,开启功放增益;(功放增益最后开启)

         结束试验后:关闭功放增益,关闭功放电源,关闭控制器电源。(功放增益最先关闭)



Part 3 VENZO 880控制器的软件功能

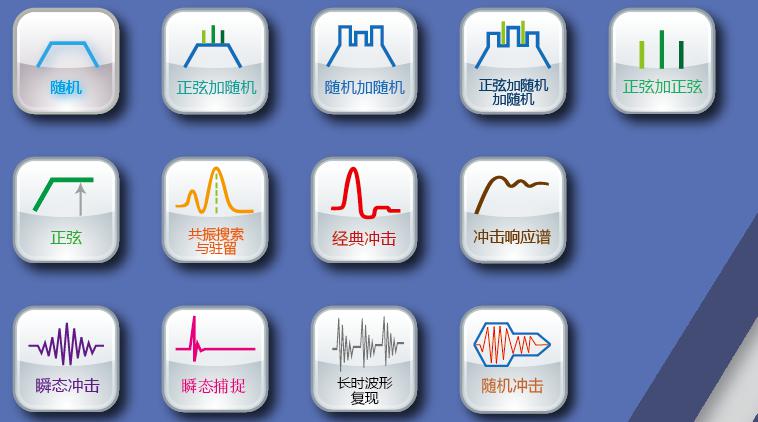

         VENZO 880振动控制器拥有全面的控制功能,可以最大程度地满足用户的实验需求。



         √ 随机控制

         √ 正弦控制、步进正弦、共振搜索与驻留

         √ 经典冲击控制, 瞬态冲击(地震波模拟), 冲击响应谱

         √ 混合试验(正弦加随机、随机加随机、正弦加随机加随机、正弦加正弦)

         √ 长时波形复现(道路谱模拟)

         √ 随机冲击
