一个产品从设计到出厂的过程中，一般都需要经历随机类振动测试的考核。在测试的过程中，我们有时候需要对频域和时域的信号进行记录，以供后续查看分析。
VENZO 800控制器配置的信号记录功能，可在随机、正弦加随机、随机加随机等测试模块中，定时存储所需的频域和时域信号。
PART 1 信号记录的分类
■ 信号记录
信号记录是指对指定的自功率谱密度信号和时域信号进行记录，记录的信号以表格文件的形式保存。
如：随机模块中，记录的信号类型有自功率谱密度信号、时域信号。

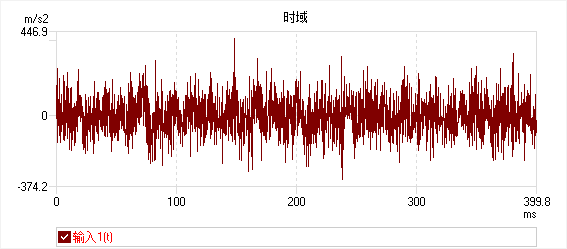

记录的信号对应自功率谱密度窗格、时域窗格中的信号，如图所示。
PART 2 如何记录信号
在随机、正弦加随机、随机加随机等模块中，均可以进行信号记录，这里以随机模块为例：
√ 打开随机模块，找到“菜单栏”--“数据存储”--“信号记录”。

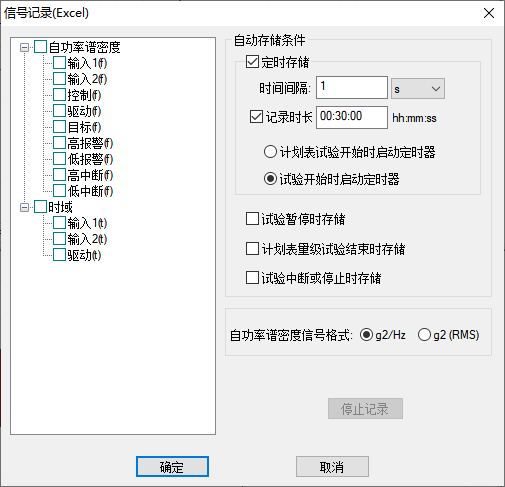

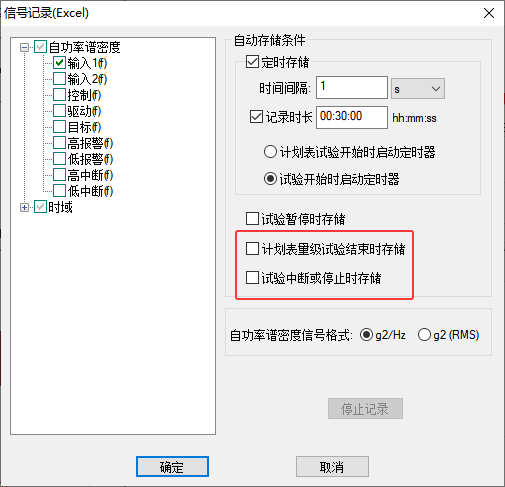

√ 打开“信号记录”对话框，如图所示：

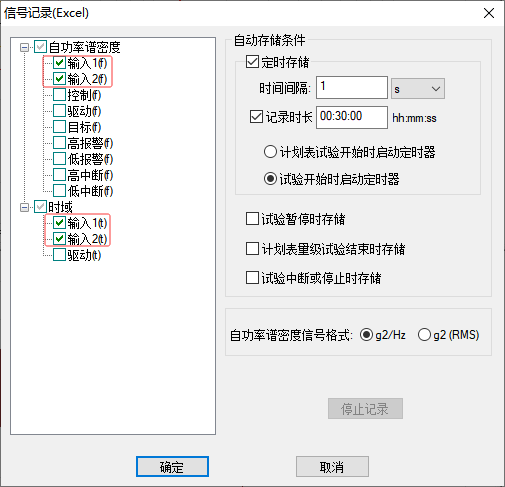

在对话框左侧显示的是可记录的信号，对需要记录的信号进行勾选即可。
自动存储条件分为“定时存储”、“试验暂停时存储”、“计划表量级试验结束时存储”、“试验中断或停止时存储”。后面三个可根据需要进行勾选。
“定时存储”中，“时间间隔”可设置每隔多少秒或者每隔多少分钟存储。同时可以设置记录的时长。此外启动定时存储的触发条件，可选“计划表试验开始时”或“试验开始时”。
自功率谱密度信号格式可根据需要选择g²/Hz或g²(RMS)。
√ 记录的信号在哪里呢？点击菜单栏的“数据存储”—“打开数据文件夹”，即可找到记录的信号。

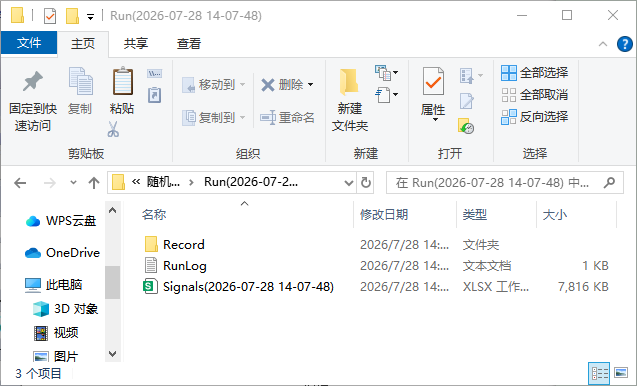

记录的信号文件如图所示：

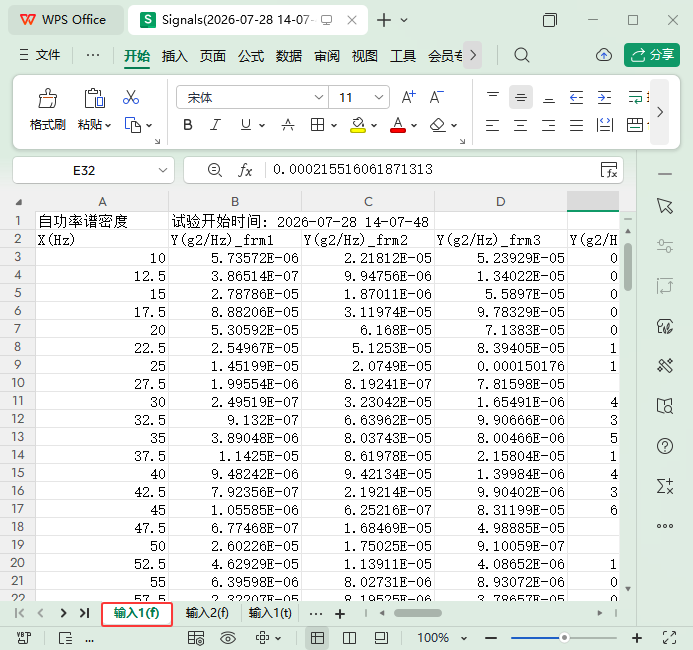

打开文件，输入1的自功率谱密度信号如图所示，第一列是频率，第二列是第一帧每个频率点的功率谱密度值，第三列是第二帧每个频率点的功率谱密度值，以此类推：

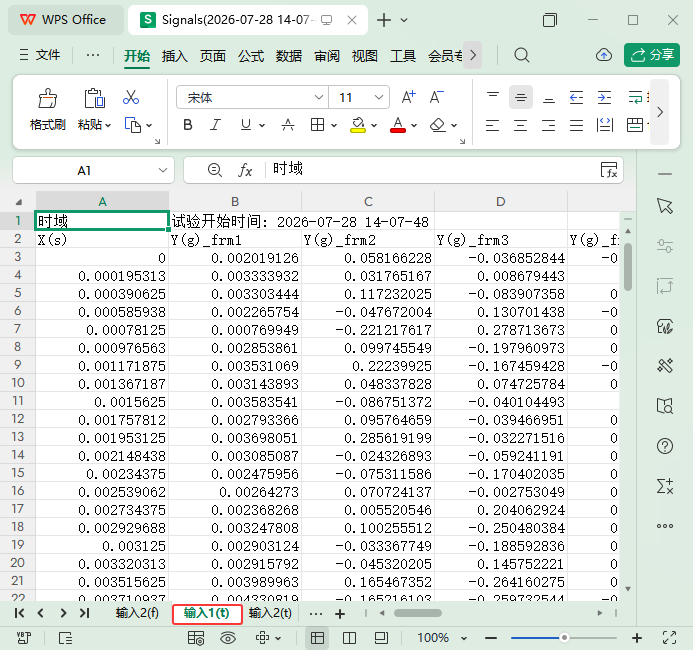

下图为输入1的时域信号，第一列是时间，第二列是第一帧每个时刻点的加速度，第三列是第二帧每个时刻点的加速度，以此类推：
信号记录文件可供用户进行数据后处理分析。
PART 3 信号记录注意事项
NOTE1:

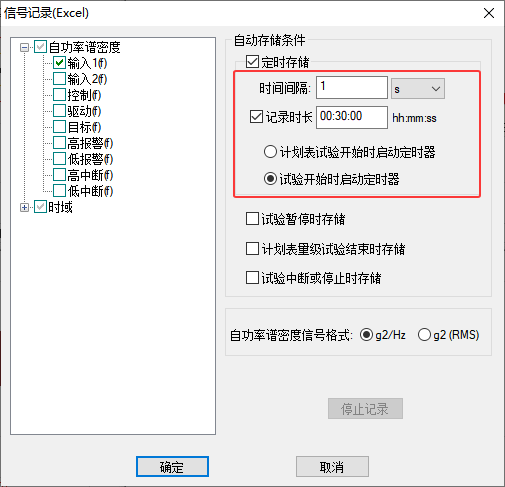

时间间隔、记录时长、定时器触发条件，均在“定时存储”勾选的情况下，方起作用。
NOTE2:

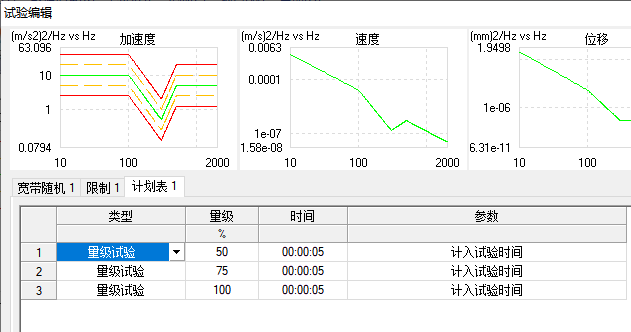

“计划表量级试验结束时存储”是指该行计划表量级试验结束时会存储1帧，如图会存储3帧。
“试验中断或停止时存储”指的是试验异常中断或试验停止时会存储1帧。
NOTE3：

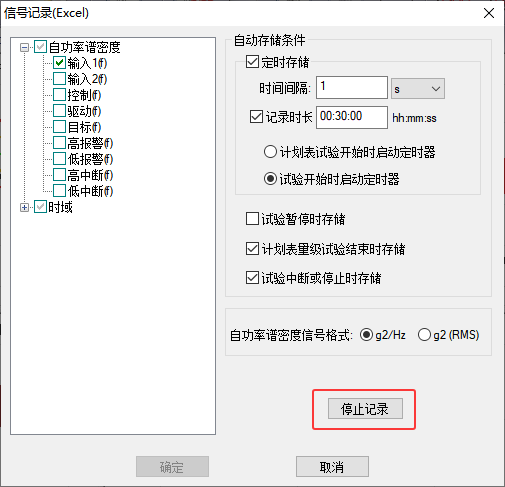

信号记录时，可点击“停止记录”按钮手动停止信号记录。
