近些年来，随着产品性能要求的不断提升，振动试验的应用日益广泛。像正弦试验、随机试验、冲击试验等，都是振动试验中常见的试验类型。而试验量级是振动试验中必不可少的要素之一。关于试验量级，正弦一般以g、m/s²、mm等单位来表示，随机一般以g²/Hz、（m/s²）²/Hz来表示，冲击一般以g、m/s²等单位来表示。
在试验量级设置的过程中，我们还会设置目标谱相关的报警线、中断线，其单位一般有dB和%；在计划表设置的过程中，也会需要设置量级%或dB。那么dB和%分别是什么含义，两者又该如何使用呢？
PART 1 dB和%的含义
%很好理解，比如正弦100Hz 10g的试验量级，100%量级就是满量级10g，而50%量级则是5g（10g*50%）；比如随机在200Hz处的试验量级是0.04g²/Hz，那50%量级就是0.02g²/Hz。
而dB也是有计算公式的，
① 当试验量级是g、m/s²、mm、m/s时，dB=20log(A/A0)
② 当试验量级是g²/Hz、（m/s²）²/Hz时，dB=10log(A/A0)
其中：A为当前值 A0为基准值。
示例1：

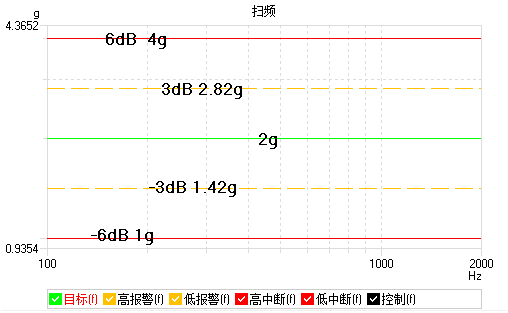

该正弦谱图为恒定量级2g，高中断线为4g，按dB=20log(A/A0) ，A就是4g，A0就是2g，代入公式可算出dB值为6。高报警、低报警、低中断也可以自行代入，验证其dB值。
如果仔细观察，我们会发现，6dB为基准值的2倍，3dB为基准值的1.4倍，-3dB是基准值的0.7倍，-6dB是基准值的0.5倍。
示例2：

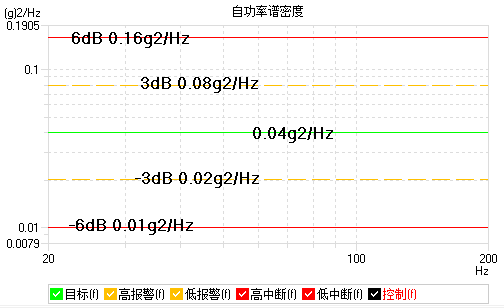

该随机谱图为恒定量级0.04g²/Hz，高中断线为0.16g²/Hz，按dB=10log(A/A0) ，A就是0.16g²/Hz，A0就是0.04g²/Hz，代入公式可算出dB值为6。高报警、低报警、低中断也可以自行代入，验证其dB值。
如果仔细观察，我们会发现，6dB为基准值的4倍，3dB为基准值的2倍，-3dB是基准值的0.5倍，-6dB是基准值的0.25倍。

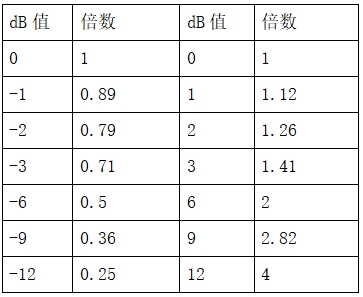

归纳总结一下dB和倍数的关系：
① 当试验量级是g、m/s²、mm、m/s时：

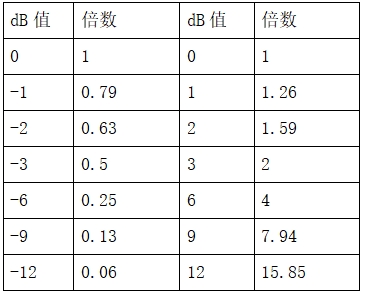

② 当试验量级是g²/Hz、（m/s²）²/Hz时：
了解了上述表格后，当我们遇到试验量级的dB值时，就大概知道其对基准值的倍数了。
PART 2 dB和%的使用
■ 在试验谱图设置的过程中，我们还会设置目标谱相关的报警线、中断线，其单位一般有dB和%。
示例1：

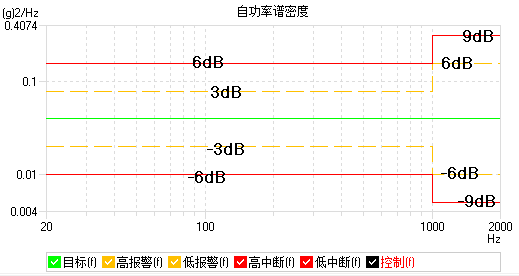

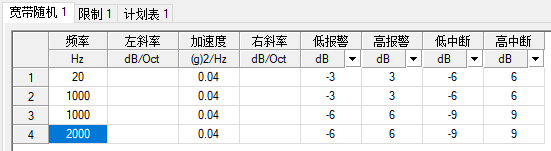

某随机试验量级为20-2000Hz 0.04g²/Hz，在20-1000Hz频段内，高低报警分别为±3dB，高低中断分别为±6dB；在1000-2000Hz频段内，高低报警分别为±6dB，高低中断分别为±9dB。
设置如图：
示例2：

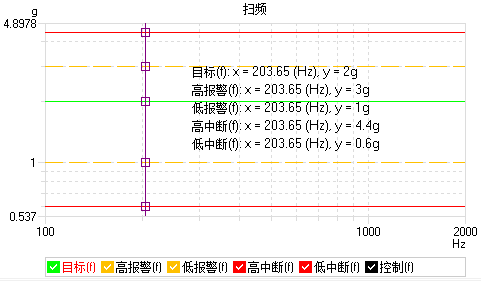

某正弦试验量级为100-2000Hz 2g，高报警为目标量级的150%，高中断为目标量级的220%；低报警为目标量级的50%，高中断为目标量级的30%。
高报警、高中断分别超出目标50%和120%，所以分别设置50%和120%；低报警、低中断分别比目标小50%和70%，所以分别设置50%和70%。
设置如图：
■ 在计划表设置的过程中，一般默认设置量级%，有时也会需要设置量级dB。
示例1：

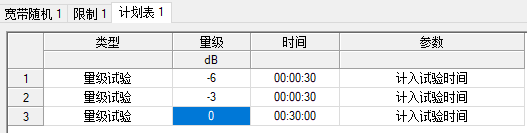

某随机试验要求：试验预热结束后，-6dB运行30s，-3dB运行30s，0dB运行30min。
设置如图：

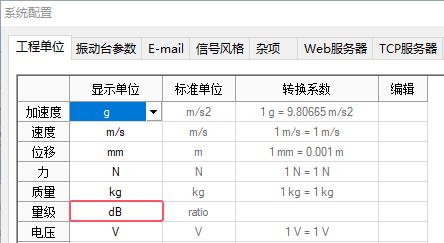

① 工程单位页面，量级选择dB。
② 计划表页面，设置dB值及试验时间。
示例2：
某经典冲击试验要求：试验预热结束后，开启手动运行模式，从-12dB逐级上升至0dB，量级每次上升1dB，0dB确认没问题后，自动运行0dB运行100次。
设置如图：
① 工程单位页面，量级选择dB。

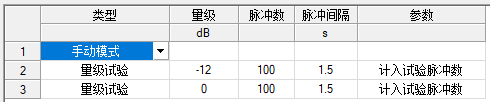

② 计划表页面，设置dB值及试验次数。

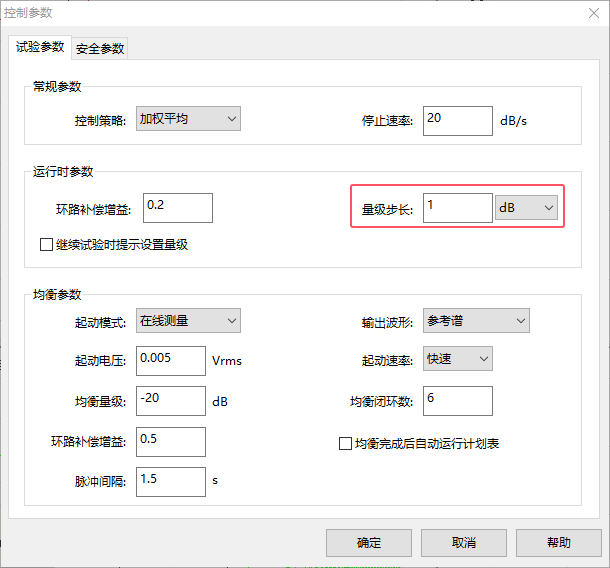

③ 试验参数页面，设置量级步长。

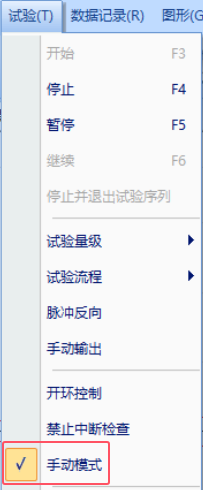

④ 试验命令界面，试验预热结束后，进入手动运行模式。点击手动输出按钮，即冲击一次。点击量级上升，再点击手动输出，则再冲击一次，直至0dB。0dB确认没问题后，点击计划表下一项按钮--进入计划表第3项，并在试验菜单下退出手动模式即可进入自动运行模式。
