随着产品性能要求的不断提升，振动及噪声测试分析越来越广泛地应用于航天航空、车辆船舶、电子元器件等领域。市面上也涌现出了很多的信号分析产品，其中手持式分析仪因其兼备使用方便和性能强大的特点，被越来越多的用户所青睐。
我们最新推出的SigExpert手持式分析仪，先进的硬件设计结合强大的分析功能，可为用户提供全面专业的信号采集与分析的解决方案。
PART 1 SigExpert手持式分析仪的硬件特点
SigExpert手持式分析仪拥有先进的硬件设计，其强大的硬件性能可很好地保证数据采集分析的完整性与准确度。
■ 使用便携

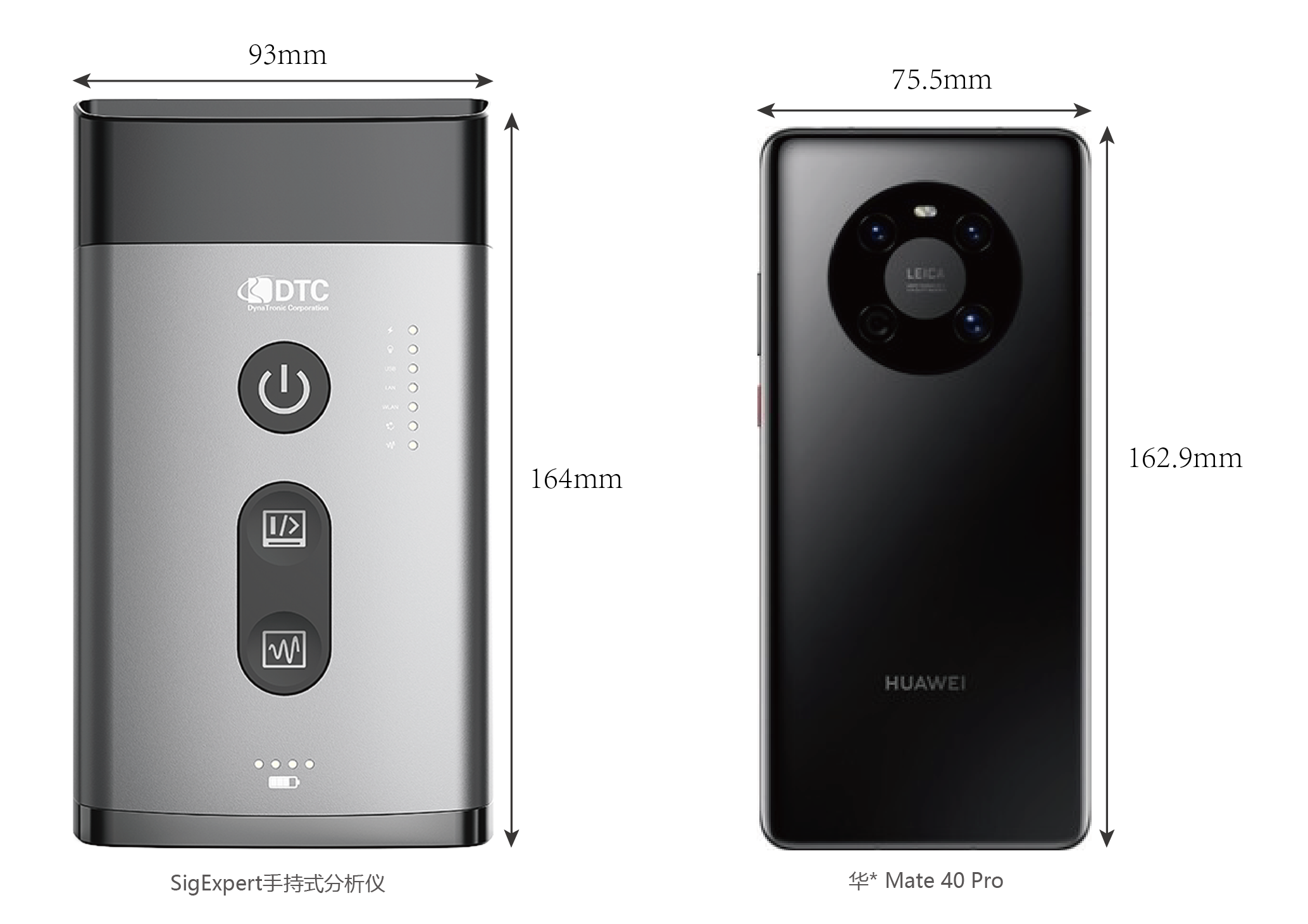

SigExpert手持式分析仪体积小、重量轻，十分便携
手持式分析仪对某L型钢管结构进行模态采集测试
■ 长时续航
SigExpert手持式分析仪内置有可充电锂电池，充满电可持续工作6小时以上。长时续航保证了即使没有电源的情况下，SigExpert手持式分析仪也可以为用户提供高效便捷的数据采集与分析的服务。
■ 采样灵活
SigExpert手持式分析仪可对不同输入通道设定不同采样率，以满足复杂环境下的信号采集分析需求。
■ 丰富的信号源输出
SigExpert手持式分析仪配置1~2通道信号源输出，支持直流、正弦、扫频、三角波、矩形波、白噪声、伪随机、爆破随机、成型随机、爆破成型随机、哨叫、脉冲等共12种信号源。
■ 很好的环境适应性
SigExpert手持式分析仪可在-20~60℃温度、 (5~95)%RH湿度的环境下正常工作，符合抗振、抗冲击、EN等相关标准，保证了即使在恶劣的环境条件下，也可以很好地完成数据采集与分析的任务。

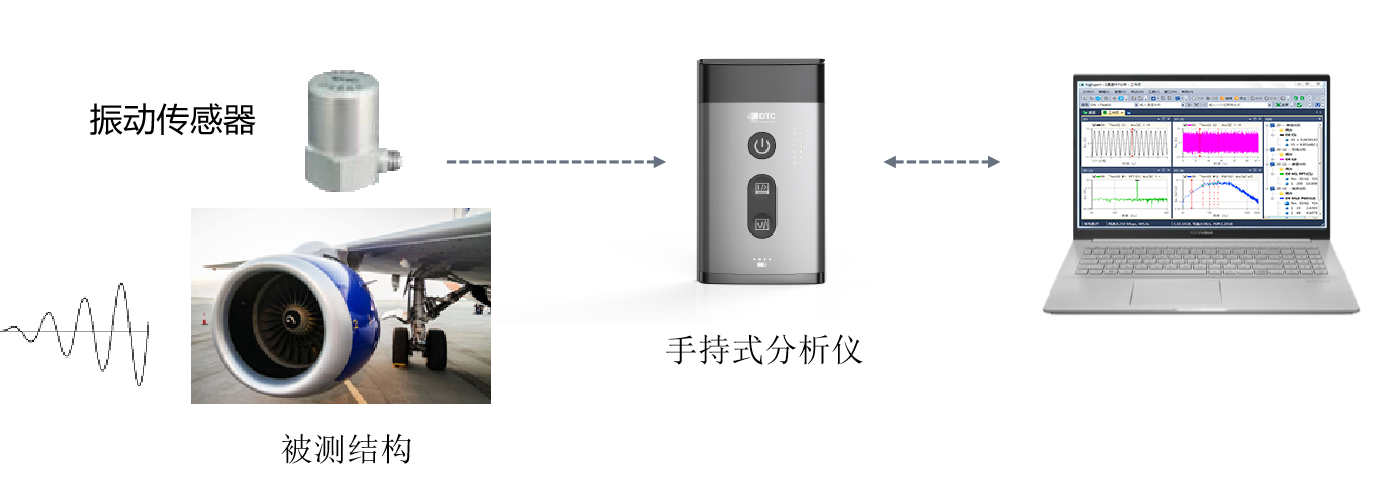

PART 2 SigExpert手持式分析仪的硬件连接
（1）连接好手持式分析仪和电脑；
（2）安装好传感器，并连接到手持式分析仪的输入通道；
（3）开启手持式分析仪电源，电源指示灯常亮；
（4）打开软件，设置通道和测试参数，添加运算信号，开启测试。
PART 3 SigExpert手持式分析仪的软件特点
■ 工程管理模式
软件采用工程管理模式，创建工程文件再进行相应的数据采集与分析。

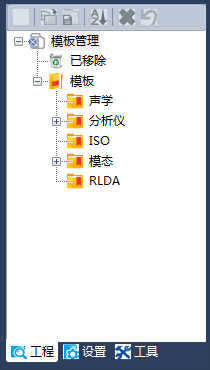

工程文件可通过软件自带的工程模板快速创建，默认模板涵盖声学、分析仪、ISO、模态、RLDA等类型。
■ 全面的分析算法

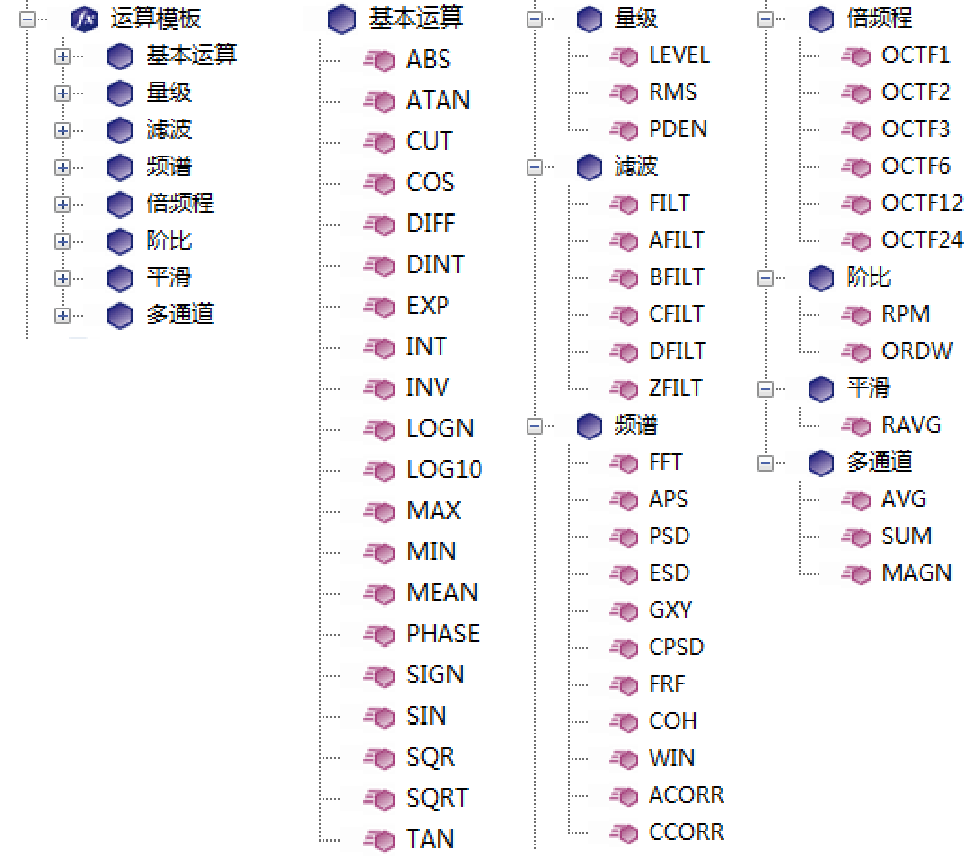

软件涵盖多种分析功能：微积分、滤波、FFT、自功率谱、互功率谱、频率响应、相干分析、相关分析、1/n实时倍频程分析、阶比分析等。全面的分析算法，可以满足用户多样化的振动噪声测试需求。
此外，软件的模态采集功能涵盖了力锤法、激振器法、环境激励法等工作模式，采集的模态数据结合主流的模态分析软件，可对产品的固有频率、阻尼比、模态振型等进行详细的分析。
■ 强大的离线数据分析
使用数据记录&离线分析可记录整个测试过程中的数据到电脑硬盘中，试验人员可在测试过程中或测试结束后，对这些离线数据进行分析，并可添加新的运算函数进行分析，全面的分析算法可帮助试验人员全面详细地分析测试数据。
■ 丰富的物理量类型

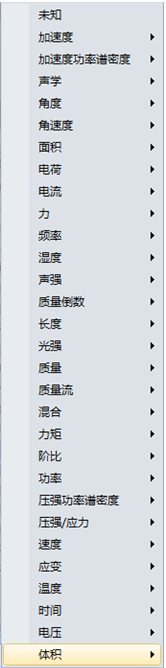

输入通道配置了采集信号的多种物理量类型，可满足用户丰富多样的测试场景。
■ 多样化的显示窗格
软件界面可同屏显示2D、3D、数字、量级等类型窗格，为用户提供多样化的信号显示与分析内容。
PART 4 SigExpert手持式分析测试流程

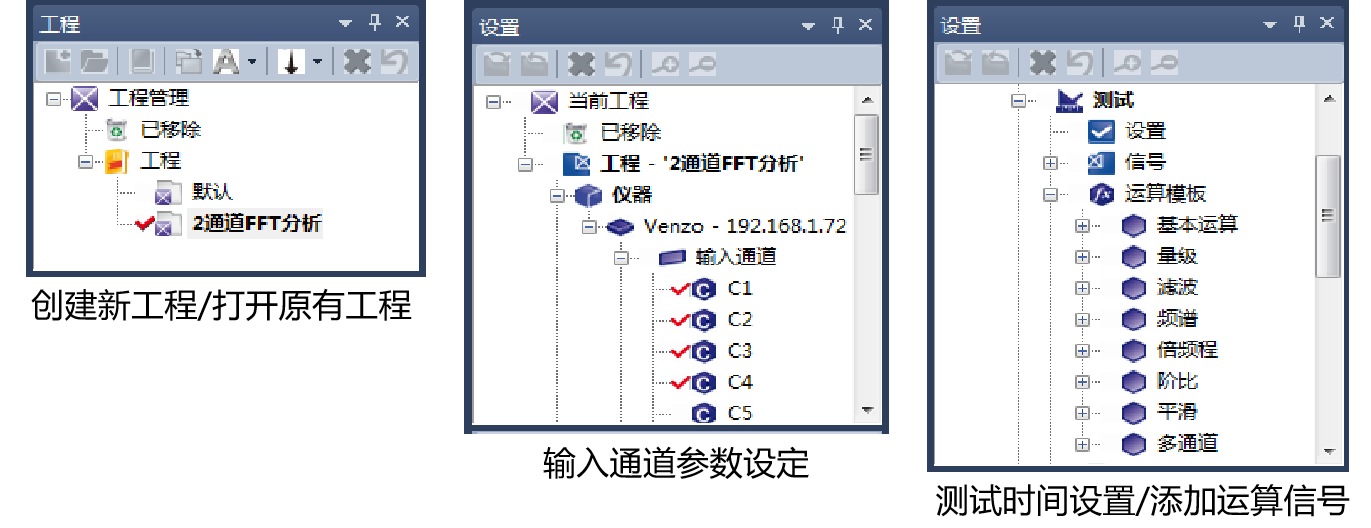

测试只需3个步骤:创建工程、通道设置、测试设置
PART 5 SigExpert手持式分析仪的应用
SigExpert手持式分析仪的应用十分广泛，如：
√ FFT分析
√ 频率响应分析
√ 阶比分析
√ 同步数据采集，实时记录数据以进行回放和分析
√ 产品振动监测
√ 机械状态监测
√ 设备检修
√ 故障诊断与排查
√ 结构动力学分析
√ 声学测量
√ 信号发生器
......
PART 6 SigExpert手持式分析仪的应用示例

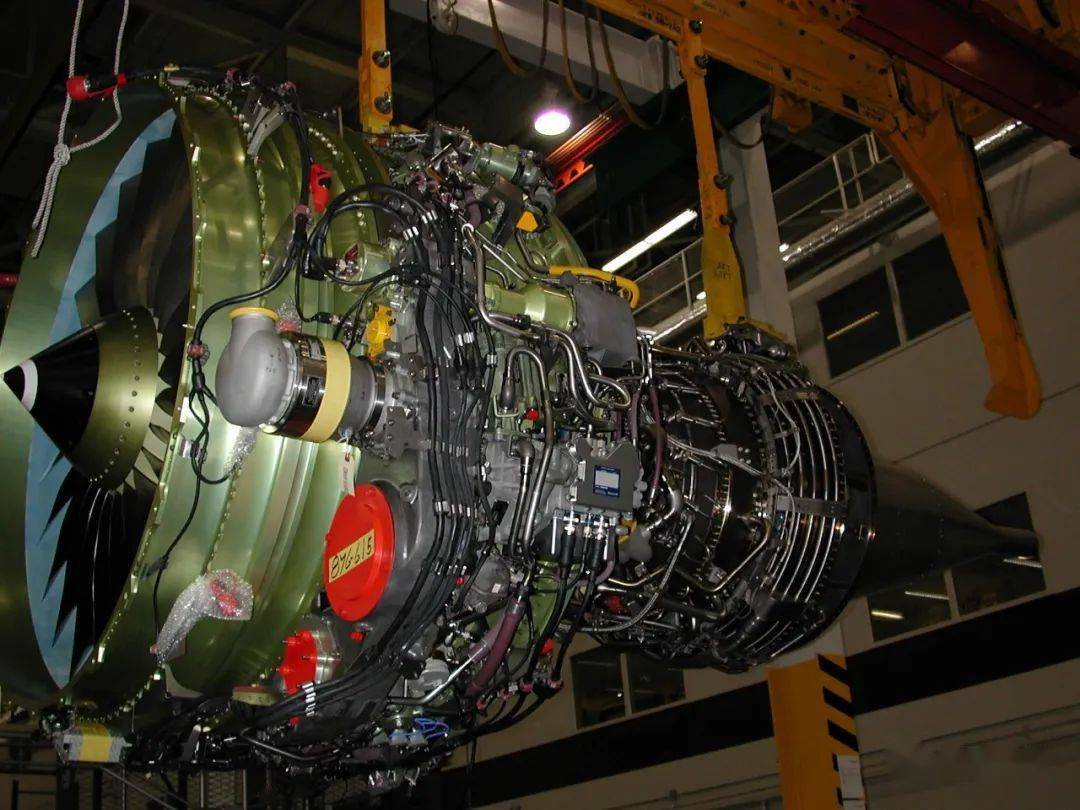

示例1：飞机发动机频谱分析
在发动机、隔振器、机架连接点附近的刚性支架处布置测试传感器，在不同转速下，通过SigExpert的频谱分析功能，对各个测点的FFT、频响、相干、相关等信号进行分析，来掌握发动机的整体振动状况。同时，对振动较大的频率进行归纳分析，并与主振频率下的幅值进行对比，得出振动较大的频率范围，找出影响振动状态的因素，为发动机机体及零部件的减振研究和发动机隔振器的设计、改进提供参考数据。
示例2：汽车路谱数据采集

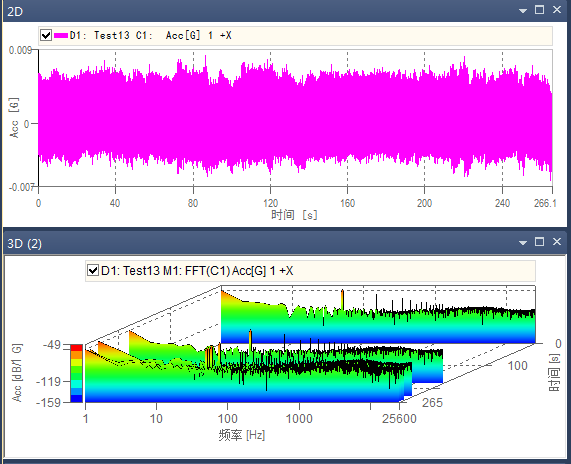

在汽车的车身的典型位置安装监测传感器，在典型路况下，进行一段距离的行驶，行驶过程中，通过SigExpert的数据记录功能，将实时采集的传感器信号保存为离线数据文件，通过离线分析，对路谱数据进行更详细的分析。同时为汽车的道路谱复现实验提供数据支持。
示例3：轮胎结构动力学测试

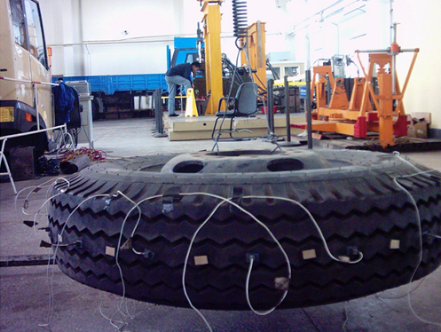

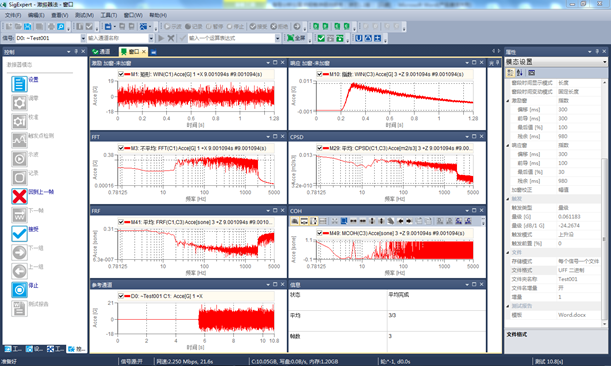

对汽车轮胎进行模态测试，在轮胎表面均匀布置测点，每个测点测量垂向，纵向和横向三个方向的振动，使用力锤以合适的力敲击轮胎。SigExpert的力锤法模态采集模块中，可同时采集力锤的力信号和加速度响应信号，同时根据相干系数和频谱衰减判断敲击是否符合条件，平均完成后，采集并保存激励和响应之间的频响函数。然后通过模态分析模块识别出轮胎的各阶固有频率，振型以及阻尼参数。通过模态分析结果，可以直观地了解轮胎结构各阶模态振动的规律，从而为轮胎的减振降噪设计，提供结构优化改进的依据。

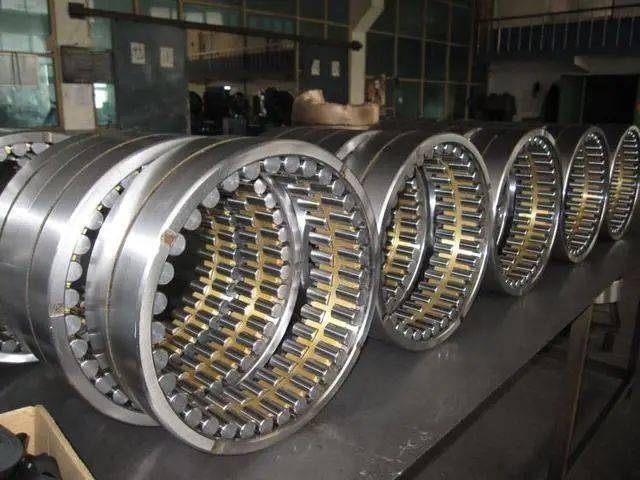

示例4：轴承的阶比分析测试
轴承的工作状态主要分为匀速、减速和升速三种状态，单纯分析一种状态并不能将所有的特征表现出来，但对除匀速外的其他两种，用传统的FFT并不能准确的识别故障信息，通过SigExpert的阶比分析，可对典型位置的信号进行分析，计算出转速及阶比，以分析出故障的原因，为产品的改进和设计提供依据。

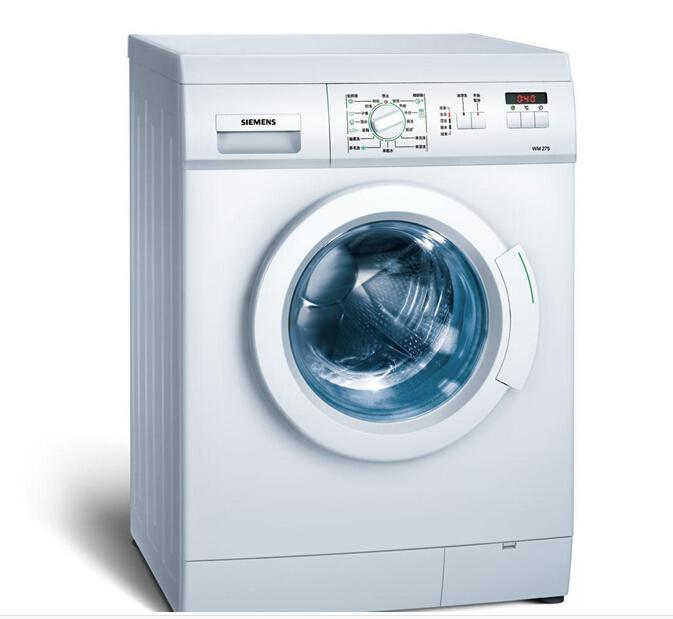

示例5：洗衣机工作噪声测试
洗衣机在满负荷工作状态下，在附近使用传声器进行声压监测。通过SigExpert的倍频程分析，可以实时显示洗衣机工作时的噪声分贝值，并分析出噪声在频段内的分布情况。通过分析数据，可以判断洗衣机的工作噪声是否符合标准以及噪声的频率分布是否正常。
