设备管理系统和设备互联

发布日期: 2023-01-12

        随着产品抗振性能要求的不断提升,很多产品在出厂前会进行振动测试,如常见的正弦测试、随机测试、冲击测试、路谱测试等。在振动测试的过程中,振动控制器作为控制系统的“大脑”,在其中起着至关重要的作用。

        VENZO 800系列振动控制器作为全新一代的振动控制设备,可实现与高低温湿热箱、振动台功放设备的互联。同时配备的设备管理系统,可方便用户管理局域网内的设备。

        本文将以VENZO 880振动控制器为基础,对振动控制器的设备管理系统及设备互联进行一个深入的介绍,让大家对振动控制器设备管理系统和设备互联有一个比较全面的了解,并在日常工作中能更加熟练地使用它。



PART 1  设备管理系统打开方式



VENZO 880振动控制器一般通过以下两种方式打开设备管理系统界面:

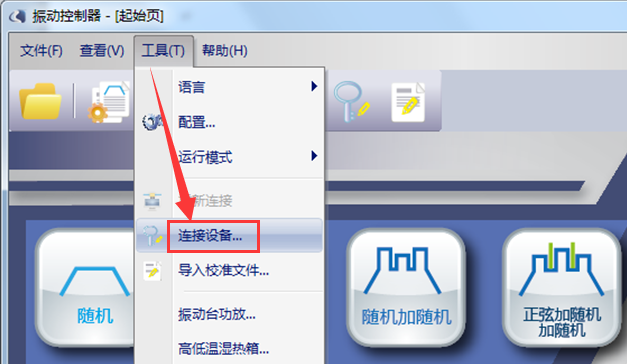

        (1)打开振动控制器软件,在起始页的菜单栏,找到“工具--连接设备”,点击“连接设备”按钮,即可打开设备管理系统界面。

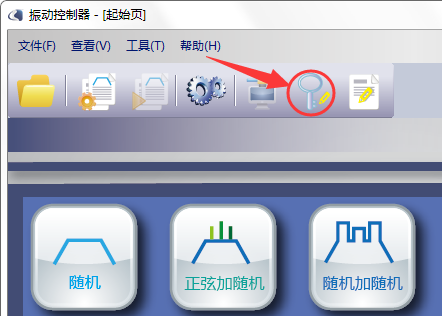

        (2)打开振动控制器软件,在起始页的工具栏,点击图片17.png按钮,即可打开设备管理系统界面。




PART 2  设备管理系统



        设备管理系统界面分两个部分,“手动”界面和“扫描”界面。

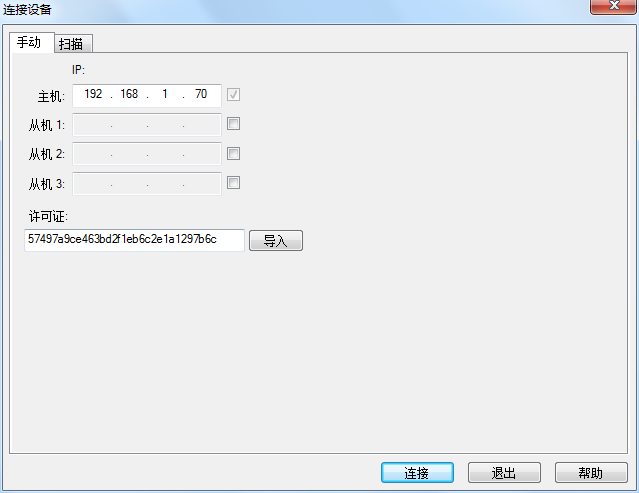

        “手动”界面中分三块区域:IP设置区域、许可证导入区域、连接区域。

        IP设置区域:如果控制系统中个仅需一台控制器,则手动输入主机的IP地址即可;如果是多台控制器级联,则需要勾选从机并输入从机的IP地址。

        许可证导入区域:在密钥(32位数字和字母的组合)显示区域可直接手动输入密钥;或点击“导入”按钮,导入密钥文件。

        连接区域:点击右下角“连接”按钮,可连接主机(设置从机的连接主从机)。

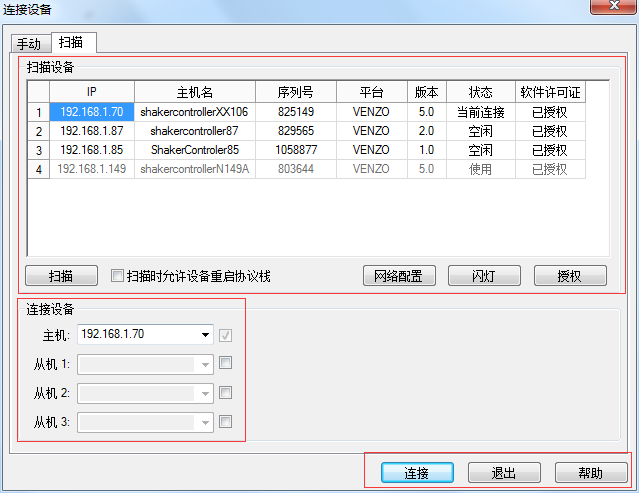

        “扫描”界面中分三块区域:扫描设备区域、IP设置区域、连接区域。


        扫描设备区域:软件可自动扫描出和电脑同个局域网内的控制设备,并显示每个设备的IP、主机名、序列号、平台、硬件版本号、状态、软件许可证等信息。

        这里对状态说明一下,状态分三类:当前连接、空闲、使用。当前连接表示该设备和当前软件正在连接使用;空闲表示该设备没有在使用;使用表示该设备正在被别人使用。

        该区域左下角还有“扫描时允许设备重启协议栈”,改选项用于软件无法扫描到设备的情形。勾选该选项,会重启未正常开启的协议栈并自动扫描网络出中的仪器。

        该区域右下角还有三个按钮:“网络配置”、“闪灯”、“授权”。这三个按钮可对扫描出来的状态为“当前连接”或“空闲”的设备进行操作。在扫描出来的设备处鼠标右键菜单中也可以看见这三个选项。那么这三个选项有什么作用呢?这里分别说明一下。

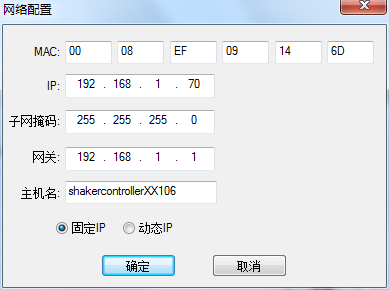

        “网络配置”:该选项主要可用于修改控制设备的IP地址,修改完成后点击“确定”,等待3-5秒后即完成新IP的配置。

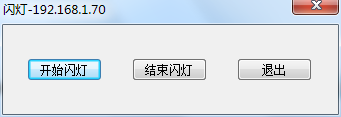

        “闪灯”:该选项主要用于快速定位控制设备的位置。点击“开始闪灯”,则该设备前面板的Control指示灯开始闪烁。


        “授权”:该选项和“手动”界面许可证导入区域的作用相同。可手动输入密钥,也可以导入密钥文件。


        IP设置区域:如果控制系统中个仅需一台控制器,则手动输入主机的IP地址即可;如果是多台控制器级联,则需要勾选从机并输入从机的IP地址。

        连接区域:点击右下角“连接”按钮,可连接主机(设置从机的连接主从机)。



PART 3  设备互联



        在局域网内,振动控制器连接同网段的振动台功放、温湿度试验箱的IP地址,即可快速连接互联设备,组成互联系统。

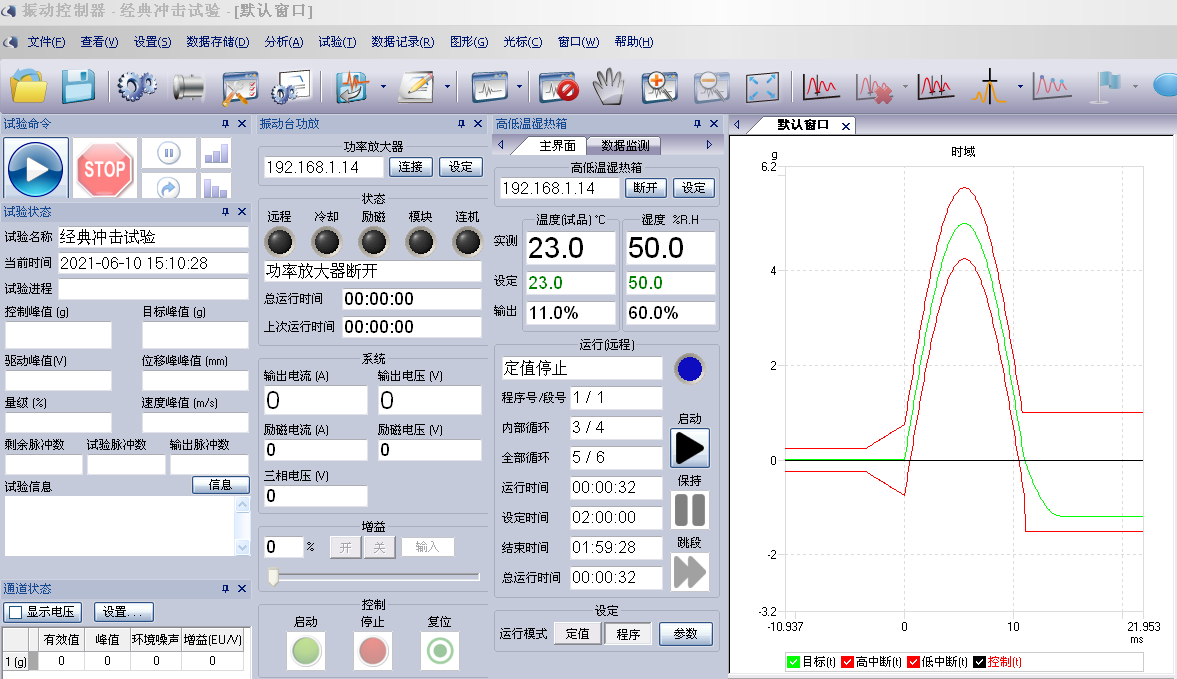

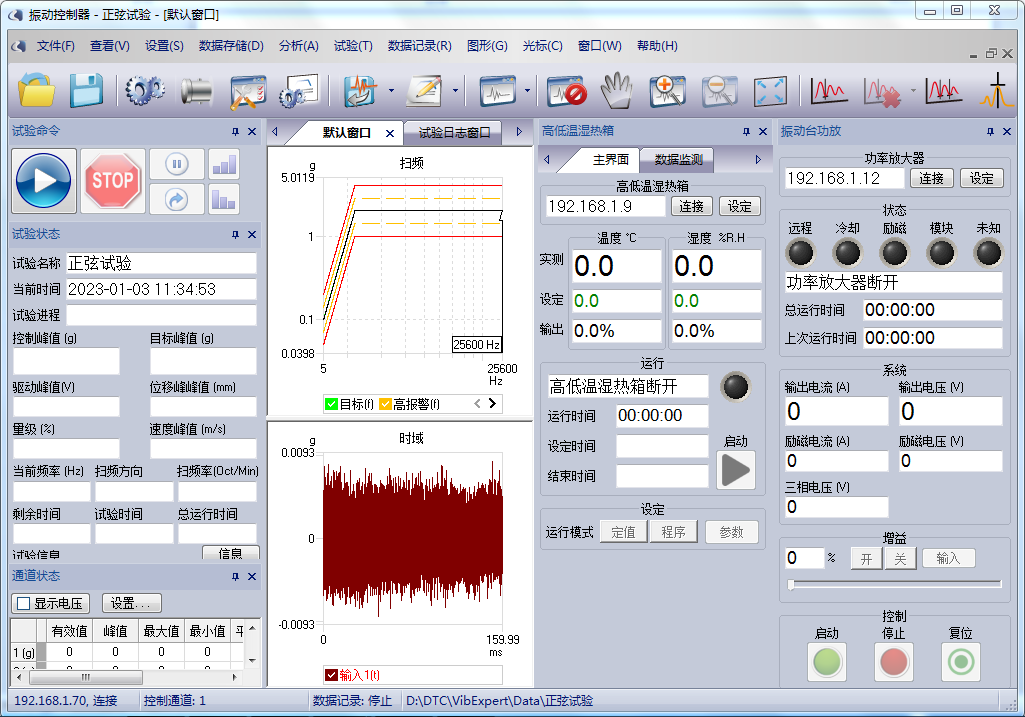

        只需一台电脑,同一软件界面,便可实现振动试验系统、温湿度试验系统的操控和监测,在振控软件界面中,嵌入振动台功放控制面板、温湿度控制面板,真正做到环境试验综合设置、统一监控。

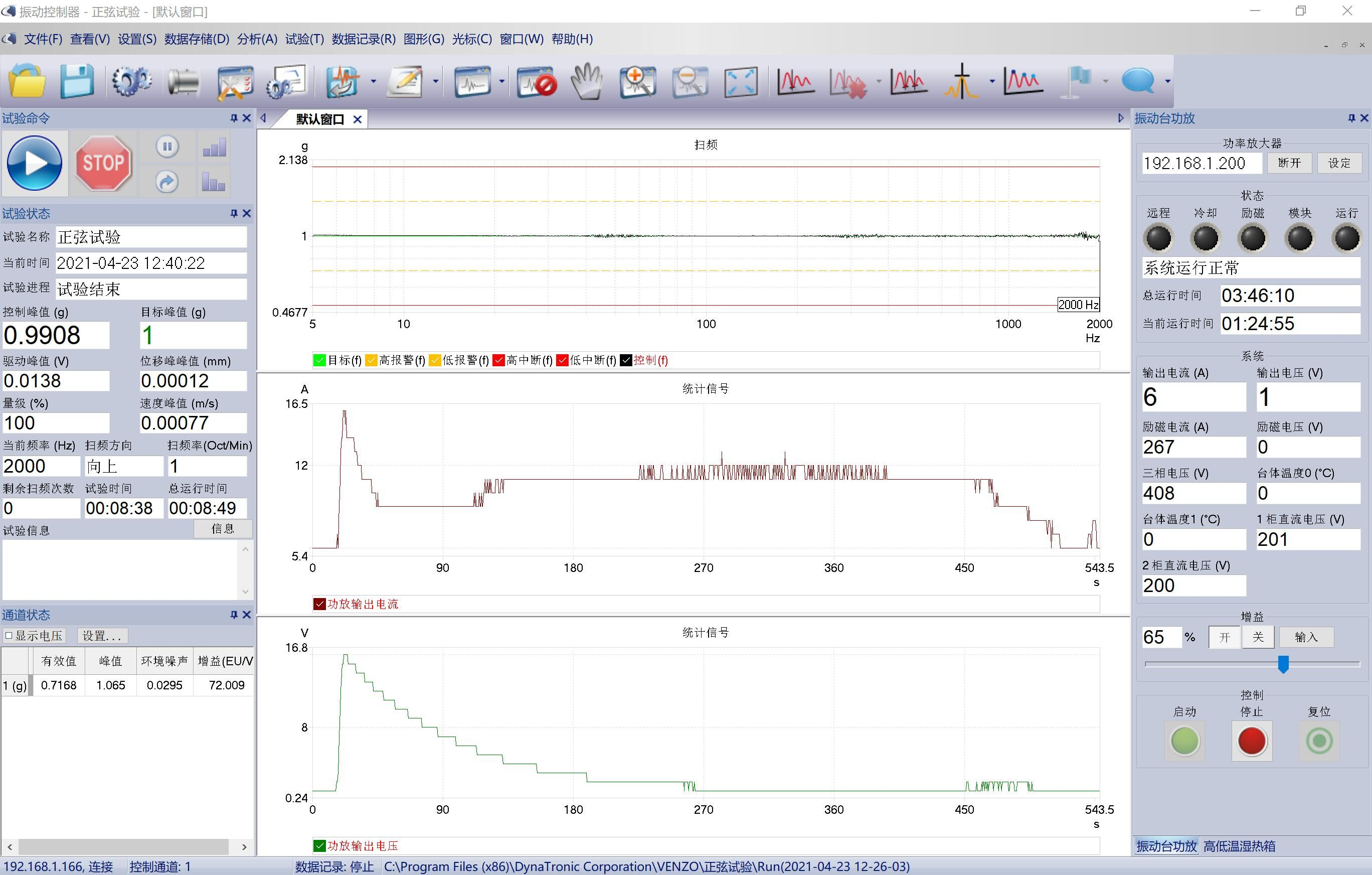

振动控制器与功放联动——正弦试验


实际的互联试验过程中,硬件连接完成后一般可参考以下步骤:

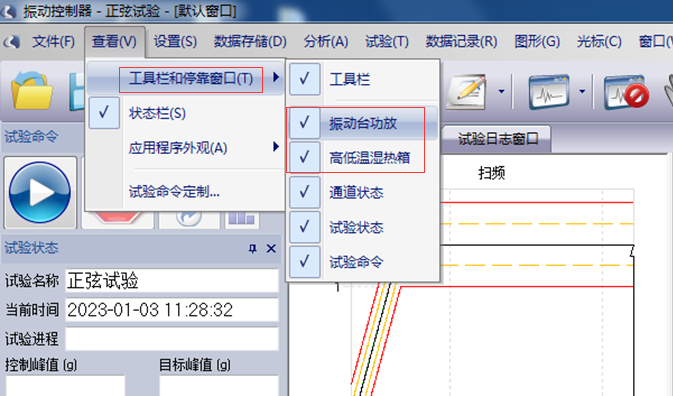

        STEP1:打开想要测试的模块,点击菜单栏“查看--工具栏和停靠窗口”勾选“振动台功放”和“高低温湿热箱”,此时“高低温湿热箱”和“振动台功放”面板即会显示再主界面。

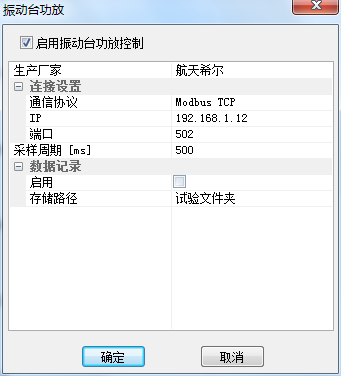

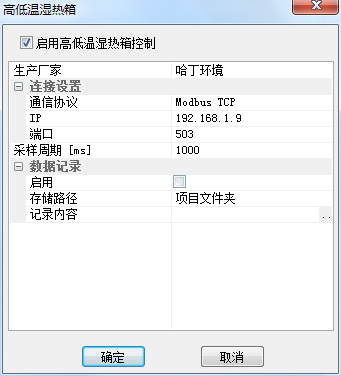

        STEP2:点击“设定”,启用互联控制,并对“振动台功放”和“高低温湿热箱”的生产厂家、连接参数、数据记录等进行设置。

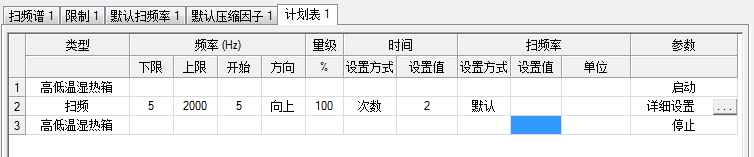

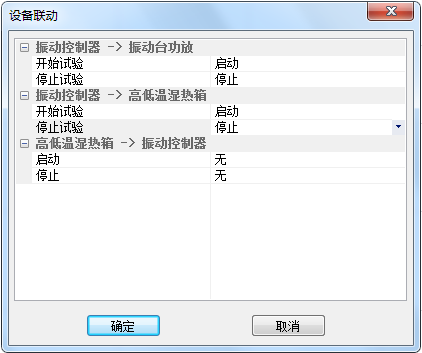

        STEP3设置高低温湿热箱箱的运行参数,然后按照计划表预定程序和设备联动功能实现振动台、高低温湿热箱的自动启停。
