随着产品抗振性能要求的不断提升，很多产品在出厂前会进行振动测试，如常见的正弦测试、随机测试、冲击测试、路谱测试等。在振动测试的过程中，我们通过查看各种信号来对试验的进程和结果进行判断与分析。每个测试模块的默认窗口都会显示相应的信号曲线，这些基本的信号可以满足基本的分析，但有时为了更全面的判断和分析，我们可能还需要手动添加额外的信号显示。
本文将以VENZO 880振动控制器为基础，对如何选择信号显示进行一个深入的介绍，让大家对如何选择信号显示有一个比较全面的了解，并在日常工作中能更加熟练地使用它。
PART 1 如何选择信号显示的几种方式
用户可通过以下几种方式选择信号显示：

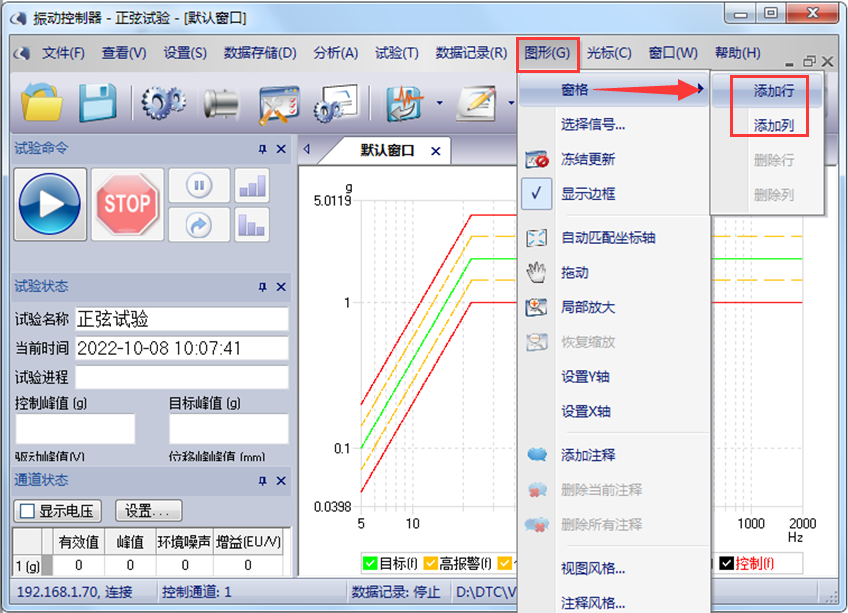

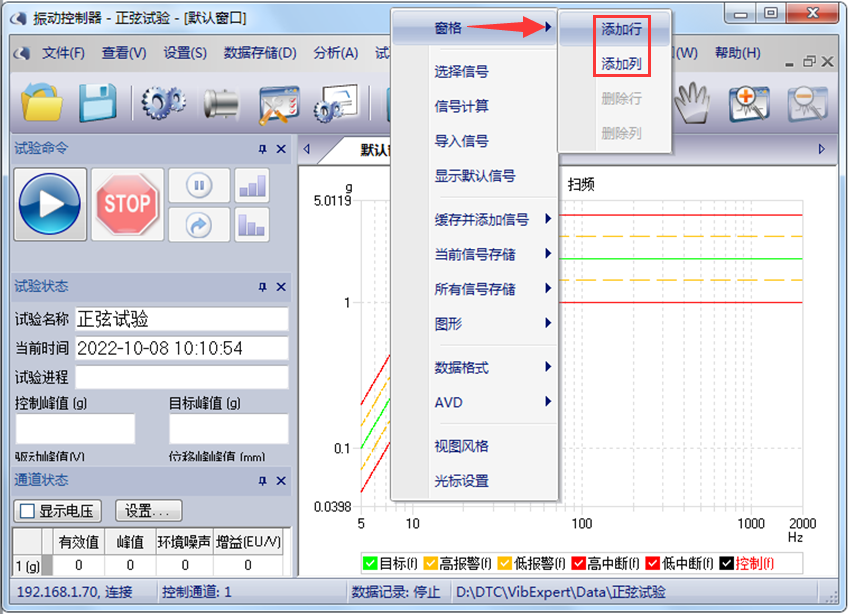

（1）选择下拉菜单“图形”－“窗格”－“添加行”/“添加列”，或窗口的右键菜单“窗格”-“添加行”/“添加列”可增加显示窗格。

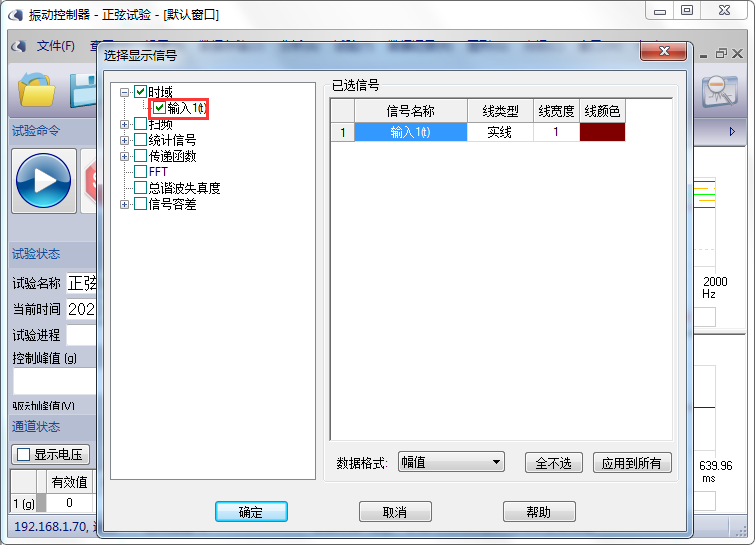

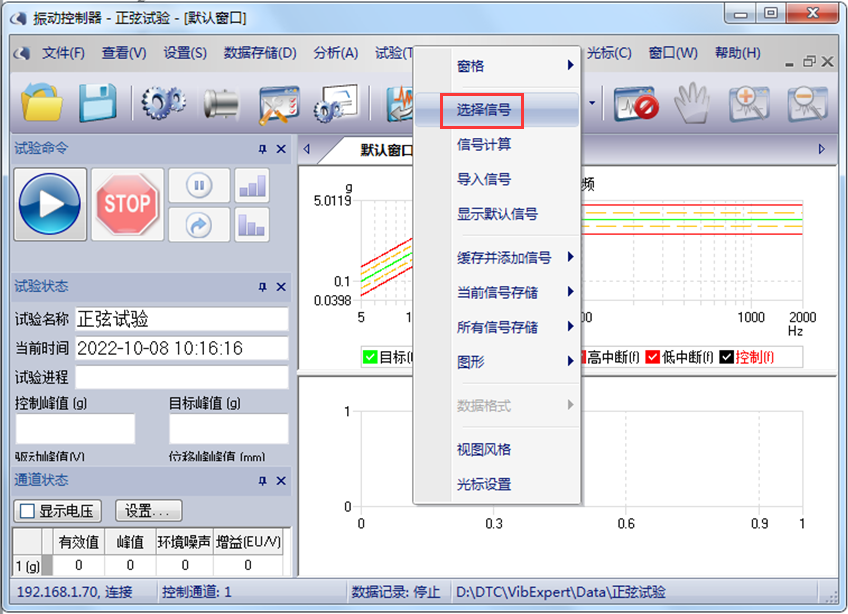

若需在窗格中显示所需的信号，则在窗格显示区域，点击鼠标右键，在右键打开菜单中选择“选择信号”，即打开“选择显示信号”对话框，在对话框中勾选所需显示的信号即可。

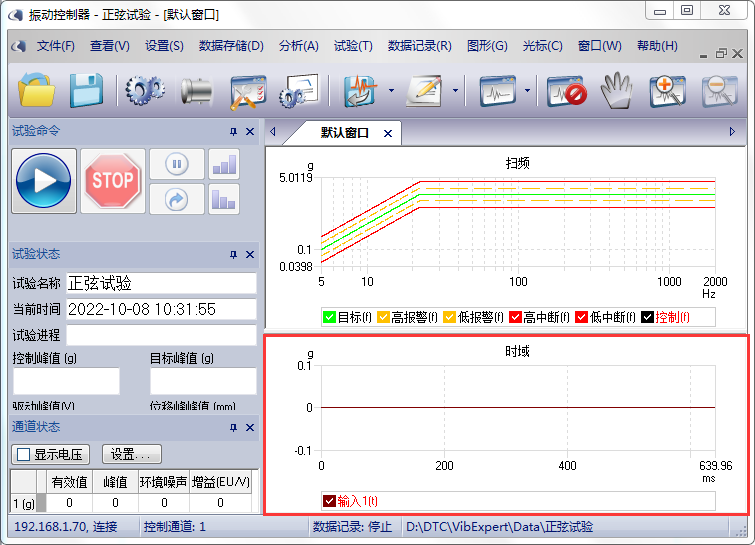

新添加的信号窗格：

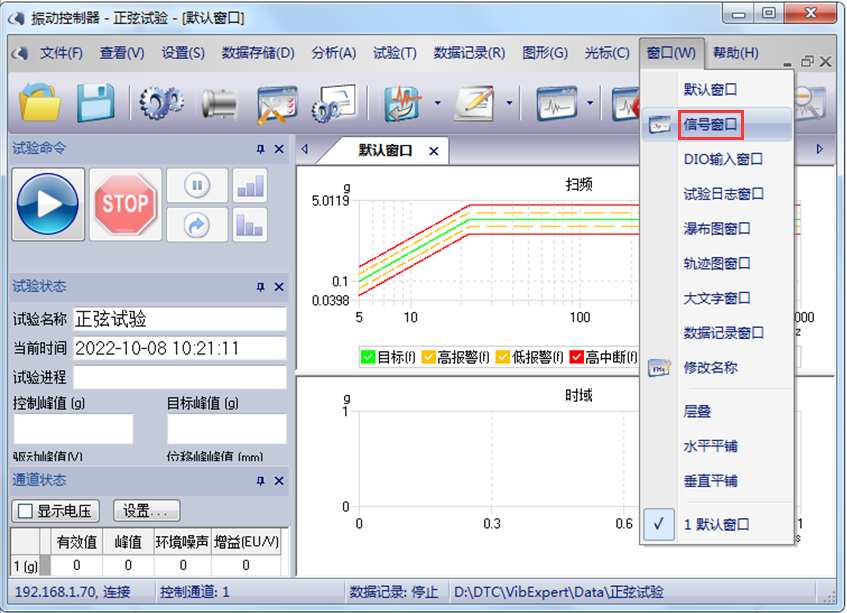

（2）选择下拉菜单“窗口”－“信号窗口”，可增加一信号窗口。

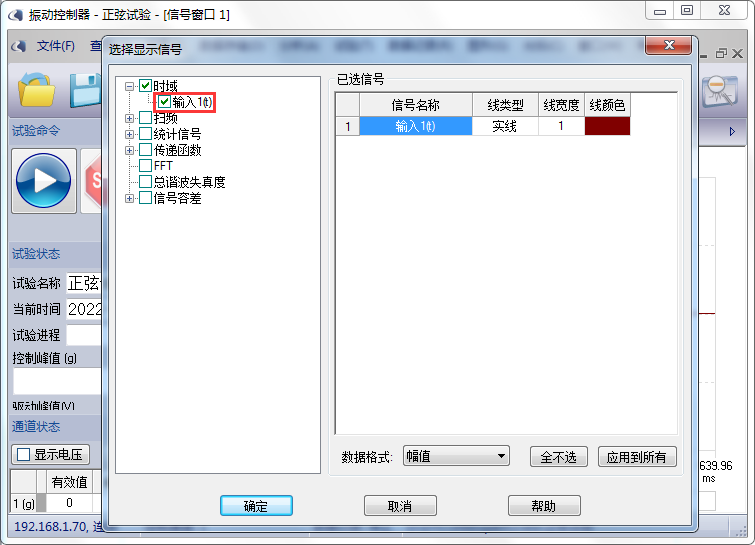

系统自动弹出“选择显示信号”对话框，在对话框中勾选所需显示的信号即可。

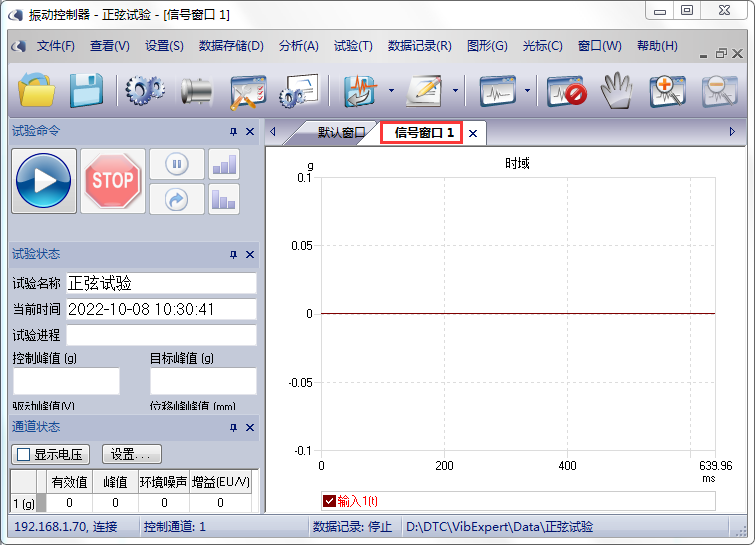

新添加的信号窗口：
PART 2 选择信号显示的常见情形
CASE1：某产品进行正弦振动测试，安装了3个传感器，1个控制点，2个监测点。在测试过程中，需查看2个监测点的扫频曲线。

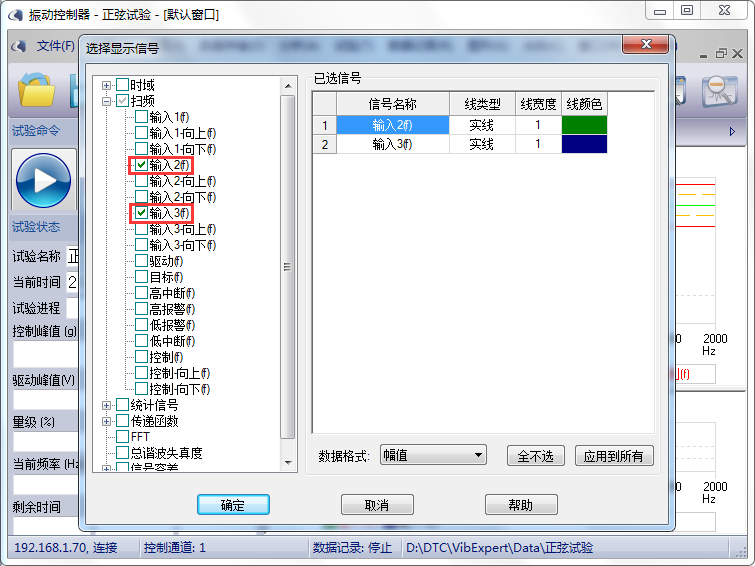

在默认窗口的下方窗格，打开“选择信号显示”对话框，勾选“扫频—输入2（f）”和“扫频—输入3（f）”，如图所示。
CASE2：某产品进行正弦加随机振动测试，随机宽带谱上叠加4个正弦信号。在测试过程中，需查看4个正弦信号的扫频曲线。

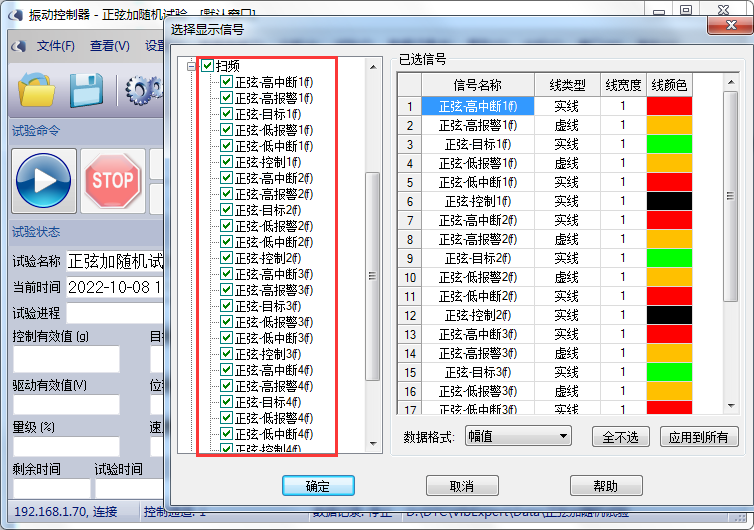

在默认窗口下方窗格，打开“选择信号显示”对话框，勾选全部“扫频信号”，如图所示。

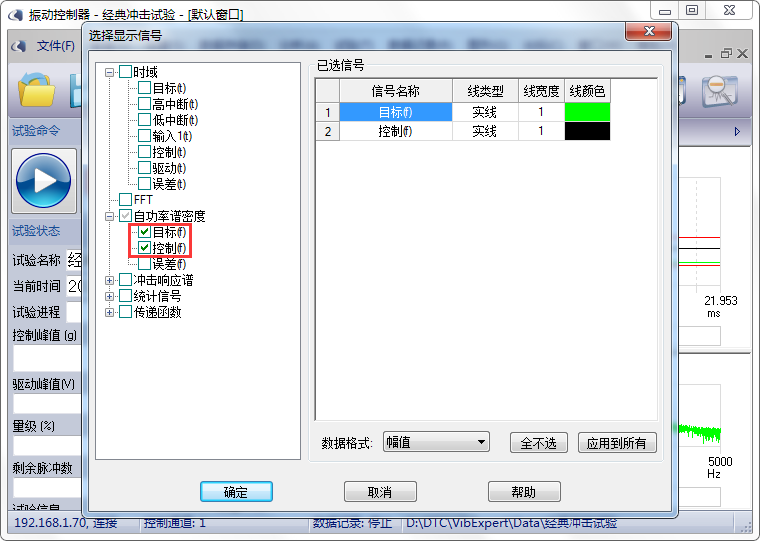

CASE3：某产品进行半正弦冲击测试，测试过程中，时域控制波形和目标波形不太吻合，此时我们需查看自功率谱密度曲线，从频域上判断是哪个频段的能量出现异常，以判断分析相关的原因。

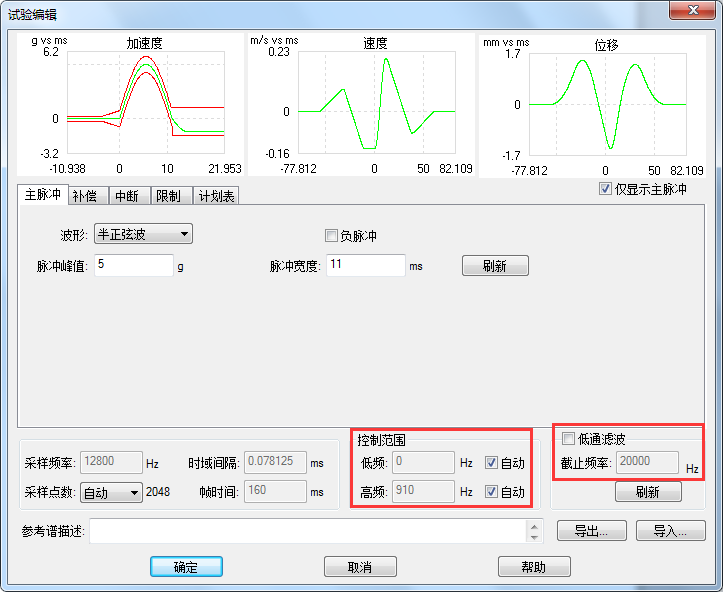

一般可通过手动调整控制范围（增大低频频率或降低高频频率）来解决波形异常问题。如果波形异常是由于系统本身的高频噪声引起，则可调整低通滤波的频率。
