振动试验过程中，振动控制器、功放、振动台、夹具与试验件、传感器组成了一个完整的闭环控制系统。振控软件中，我们根据试验条件和安装工况设定试验参数，然后让试验件按照规定的试验量级进行测试，以检测其耐振性能。在试验的过程中，为了更好地获取控制通道和监测通道的响应以及相关的分析数据，使用光标是必不可少的一环。如在扫频过程中，通过在驱动电压的扫频曲线添加峰值和谷值点，就可以直观地了解振动台的共振点和非共振点的频率。
今天我们以VENZO 880振动控制器为基础，给大家介绍振动试验中的光标使用，希望能给各位在工作和学习中提供一些有价值的参考！
Part 1 光标的分类
VENZO 880振控软件中，拥有种类丰富的光标类型，如单光标、区间光标、峰值光标、谷值光标、谐波光标、Q值光标、横光标、统计值光标等。
单光标：显示单个频率点或单个时刻点的x轴y轴数据。
区间光标：显示两个频率之间或两个时刻点之间的x轴y轴数据及有效值、均值等数据。
峰值光标：显示频域曲线或时域曲线的峰值点x轴y轴数据，其左右两侧y轴数据需均小于该峰值点y轴数据。
谷值光标：显示频域曲线或时域曲线的谷值点x轴y轴数据，其左右两侧y轴数据需均大于该谷值点y轴数据。

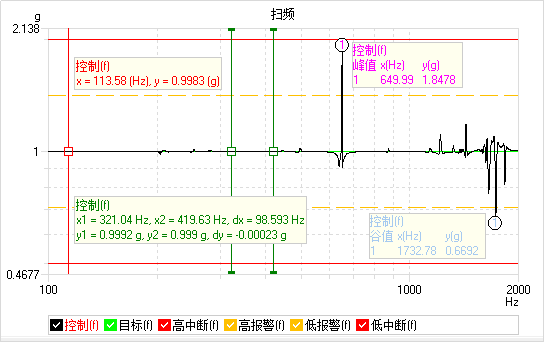

如上图所示，红色为单光标，绿色为区间光标，粉色为峰值光标，蓝色为谷值光标。
谐波光标：显示频域曲线以某频率点为基频，1,2,3....N次谐波的x轴y轴数据。
Q值光标：显示频域曲线某频率点的Q值数据。
横光标：可在频域或时域添加横向光标。

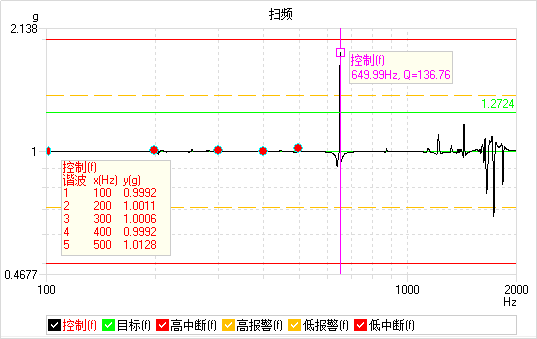

如下图所示，红色为谐波光标部分，粉色为Q值光标部分，绿色为横光标部分。
统计值光标：显示时域信号的统计数据，如有效值、最大值、最小值、平均值等。

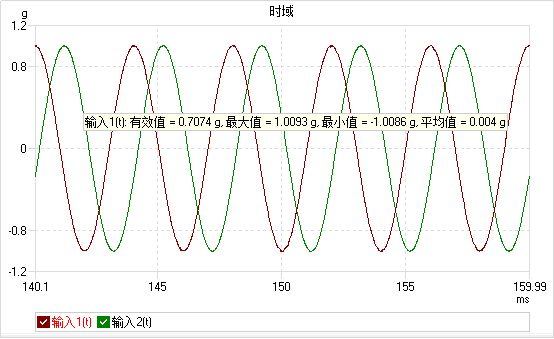

如图显示为输入1（t）的统计值光标。
Part 2 光标的使用

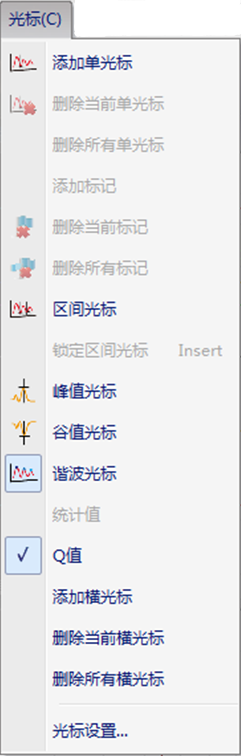

VENZO 880振控软件中，有光标菜单栏，所有的光标添加和设置均可在这里完成。
添加各种类型的光标，只需点击上图的相应命令即可。这里着重介绍下添加多个单光标、添加多个区间光标、添加多个信号的光标及添加标记。
添加多个单光标：如点击3次“添加单光标”命令，可添加3个单光标，同时光标处鼠标右键菜单具备x轴快速定位功能。

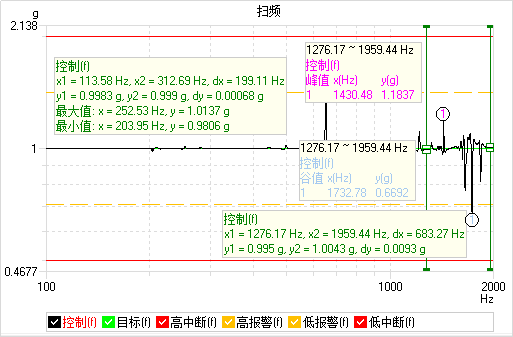

添加多个区间光标：如点击“添加区间光标”，区间端点x轴数值调整完成后，光标数据处“右键菜单-设置”，选择显示内容后点击“锁定区间光标”；点击“添加区间光标”，调整区间端点x轴数值，选择光标显示内容。这样即添加2个区间光标，若继续添加，按上述操作即可。
添加多个信号的光标：如添加输入1（f）和输入2（f）的区间光标，首先确认这两个信号已经选择显示在窗格中，添加区间光标。

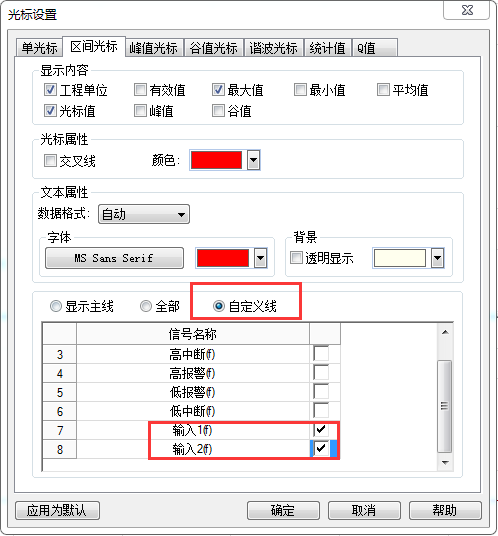

光标数据区域处“右键菜单—设置”，对话框中，选择显示内容，选择“自定义线”并勾选输入1（f）和输入2（f）。

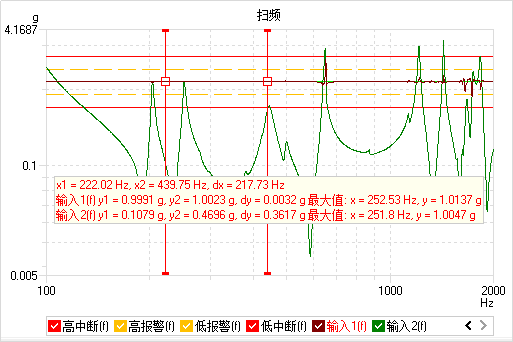

这样输入1（f）和输入2（f）的区间光标就添加好了，如图所示。

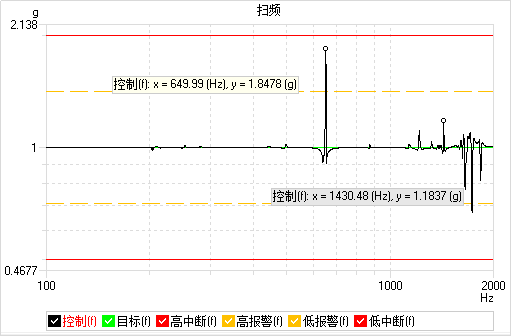

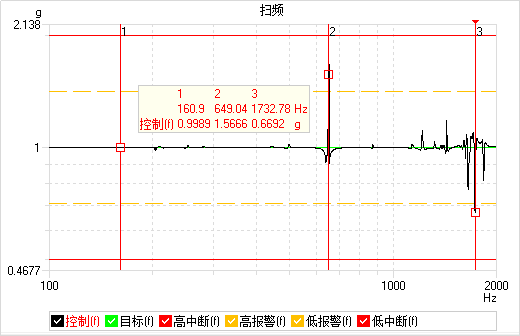

添加标记：点击“添加单光标”，调整单光标x轴数值，点击“添加标记”，即出现该频率点的标记。
删除单光标，标记依然存在。且可以同时在多个频率点添加标记。标记数据区域“右键菜单-设置”可删除标记指示线。
除了光标菜单栏外，还可以通过工具栏按钮快速添加单光标、区间光标、峰值光标、谷值光标、谐波光标等。
Part 3 光标使用TIP
VENZO 880振控软件中，光标的使用过程中，还配置了单光标联动、峰值光标显示Q值、数据格式切换等功能。

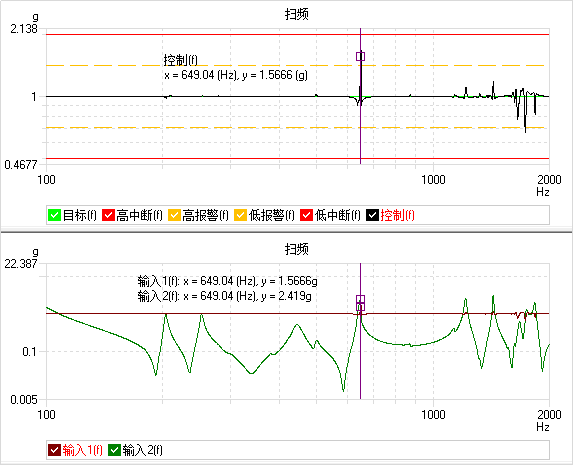

单光标联动：任意两个窗格中，同频域或同时域的信号添加单光标，单光标线处“右键菜单—设置”，勾选“光标联动”，一个窗格的单光标拖动到某一频率，其它窗格的单光标自动跳转到该频率。

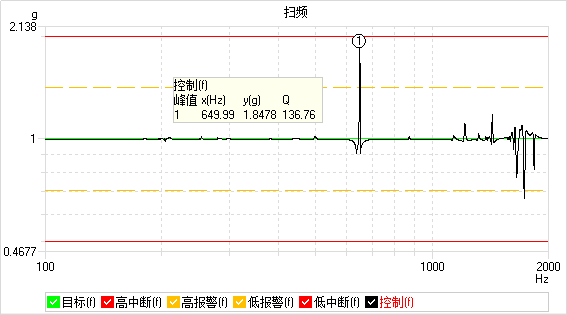

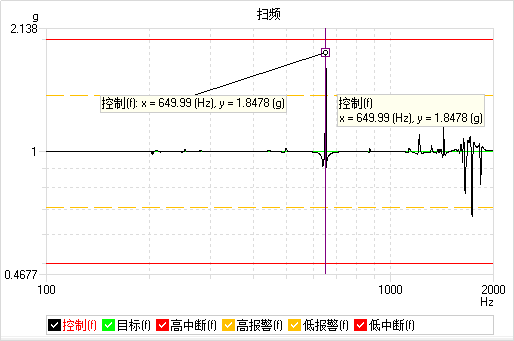

峰值光标显示Q值：添加峰值光标，在光标数据处“右键菜单-设置”，勾选“Q值”即可。

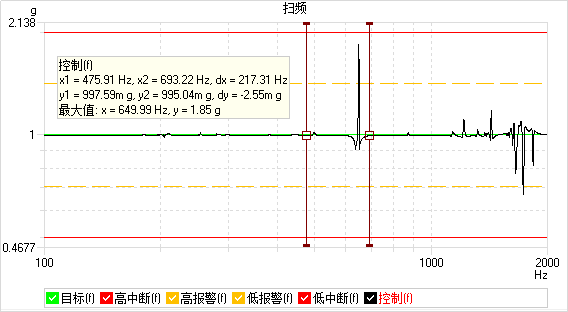

数据格式切换：添加区间光标，光标数据“右键菜单-设置”，在数据格式处可选“自动”、“浮点”、“科学计数法”、“工程方法”。如自动为：

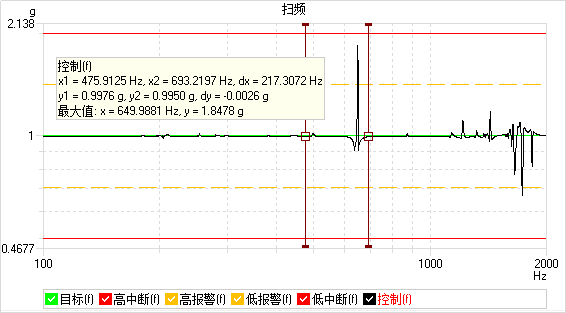

浮点4位小数为：
工程方法为：
其它类型光标显示时，用户也可根据实际的数据需求选择合适的数据格式。
