在电工电子产品的性能测试中，冲击测试是其中重要的一部分。在产品的冲击测试中，冲击试验机、跌落试验机等冲击设备对产品进行一系列预定的冲击，以检验产品在冲击测试前后的结构和性能变化是否符合相关标准。
除了冲击设备外，冲击测量仪也是冲击测试中重要的一部分，它配合冲击测量分析软件，可捕捉和分析瞬态加速度信号，如冲击试验机的半正弦波、后峰锯齿波、梯形波，冲击响应谱试验机的冲击波形，跌落信号，碰撞信号等。除了判断冲击波形是否符合相关标准外，试验人员根据分析结果还可以得到很多有效信息，如对捕捉到的瞬态冲击信号进行SRS分析可使用户立即评估该瞬态事件将造成的潜在损伤。同时一系列的冲击波形都能够被捕捉并可以以指定的数据格式保存在电脑硬盘中，这些保存的数据可用于后续详细分析。
因此，冲击测量分析软件在冲击测试的过程中起着十分重要的作用。用户也会在使用的过程中，由于操作习惯的不同及试验需求的差异，对软件的改进提出自己的建议。我们始终坚持聆听用户的良好建议，不断地完善更新软件，为用户带来更加人性化、智能化、便捷化的使用体验。
本文将对VENZO 600冲击测量分析软件的最近更新内容进行介绍，以此为契机，让大家对最新的冲击测量分析软件有一个全面的了解，并在日常工作中能更加熟练地使用它。
PART 1 经典冲击负脉冲目标波形
典型波形的冲击测试中，除了常规的正向脉冲测试，有时也需进行负向脉冲的测试。在负向脉冲的测试中，负向的目标波形是必要的。新版本软件中，用户可设定半正弦波、后峰锯齿波、梯形波的负脉冲目标波形，以适用于负向脉冲测试的场合。
如某电子产品进行冲击测试，波形为半正弦波，负向脉冲500g，6ms。

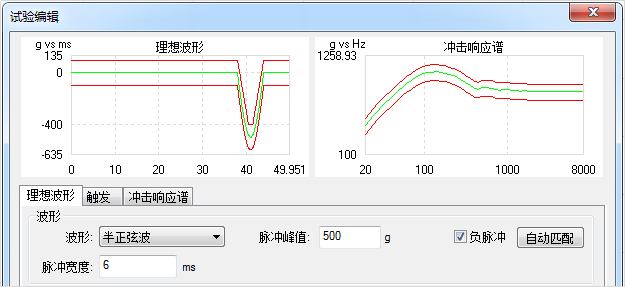

波形设置如图所示：

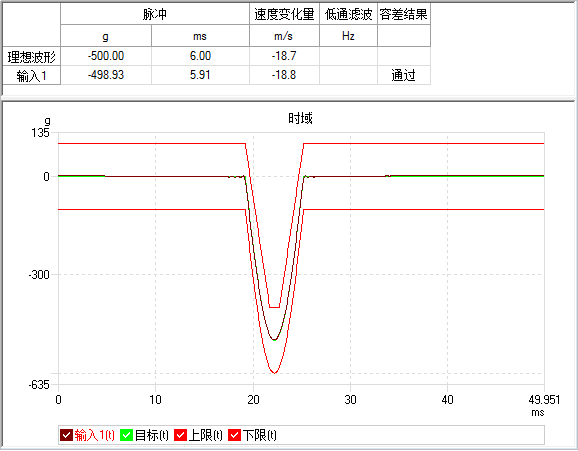

采集波形如图所示：
PART 2 设定量级脉宽
经典冲击模块中，除了以默认的加速度峰值百分比作为脉宽计算基准外，用户还可以设置加速度量级，作为脉冲宽度计算的基准，同时可显示波形的容差结果。
如某出厂前的产品进行冲击测试，波形为后峰锯齿波350g,5ms，脉宽测量以5g作为基准。

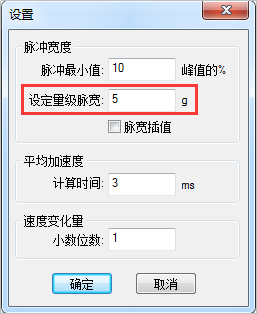

设置如图所示：

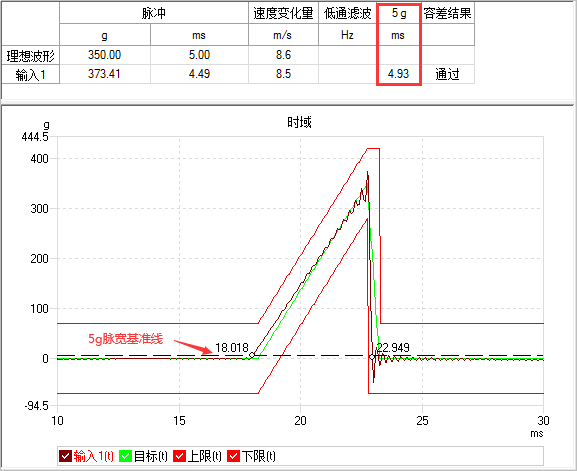

采集信息如图所示：
PART 3 调整偏置
经典冲击模块中，用户可对目标波形沿着Y轴线向上或向下偏移，可直接设置偏置的加速度，也可以按设定的偏置变化步逐次偏移。
此外，用户可对采集的冲击波形进行数据偏置和峰值偏置。
数据偏置——用于调整对应的每个输入通道的偏置。类型可选“第一点为基准”、“手动”、“自动”。
√ 第一点为基准：采集的冲击波形的第一点加速度数值始终为0。
√ 手动： 输入+/-数值即可将波形的Y轴数据相对于Y轴线向上/向下偏移。
√ 自动：偏置宽度(%)用户可自定义。偏置宽度用于计算偏置的平均加速度值，这里的%是指计算平均加速度的时间与该输入通道显示的脉冲宽度的比值。从该输入通道脉冲的脉冲峰值往前找第一个过零点，以这个点为起点，往前取偏置宽度的时间长度，作为计算平均加速度的时间。将该输入通道原脉冲波形整体减去计算得到的平均加速度值得到新的脉冲波形。
峰值偏置——用于调整通道信息表格显示的输入通道的脉冲峰值的数值。偏置类型可选“无”或“自动”。
“无”即不做调整，选择“自动”，则用户自定义偏置宽度(%)。偏置宽度用于计算偏置的平均加速度值，这里的%是指计算平均加速度的时间与该输入通道显示的脉冲宽度的比值。从该输入通道脉冲的脉冲峰值往前找第一个过零点，以这个点为起点，往前取偏置宽度的时间长度，作为计算平均加速度的时间。将该输入通道原脉冲峰值减去计算得到的平均加速度值得到新的脉冲峰值显示值。
这里我们着重对“数据偏置的自动偏置”和“峰值偏置的自动偏置”进行说明。

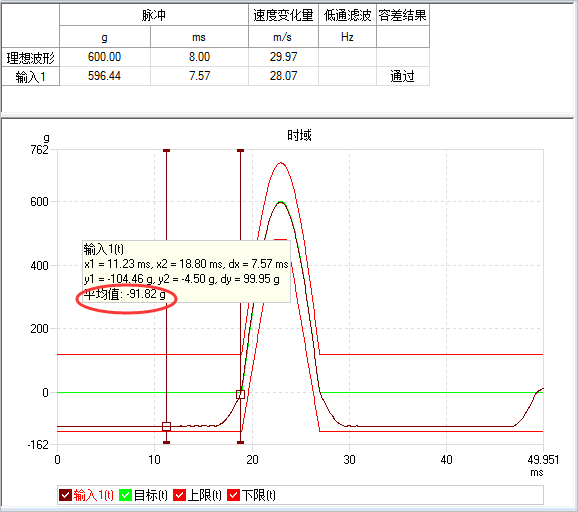

某次冲击测试中，采集的原始冲击波形如图所示：
如果分别设置“数据偏置的自动偏置”和“峰值偏置的自动偏置”，会有什么效果呢？这里我们可以添加区间光标验证两者的效果，光标右侧为第一个过零点，然后移动光标左侧，直到区间时间为采集的脉冲宽度（7.57ms），此时区间光标的平均值为-91.82g，如上图所示。

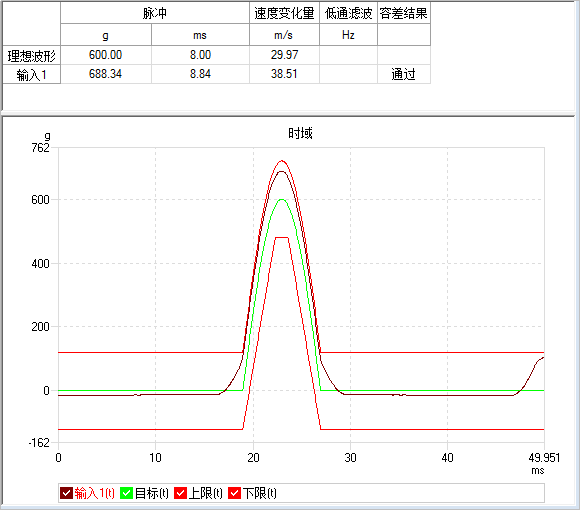

如果设置数据偏置--自动偏置100%，则原始脉冲波形整体减去计算得到的平均加速度值（-91.82g）得到新的脉冲波形，此时脉冲量级为688.34g（原脉冲峰值-平均加速度值），如图所示：

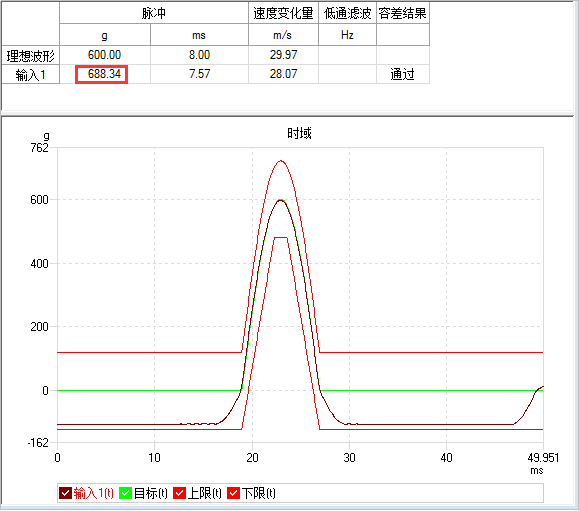

如果设置峰值偏置—自动偏置100%,此时原脉冲峰值减去计算得到的平均加速度值（-91.82g）得到新的脉冲峰值显示值，脉冲量级也为688.34g，但原始脉冲波形不会沿着Y轴向上偏移，如图所示：
PART 4 丰富的目标+统计方式
冲击响应谱模块中，用户经常关注采集的冲击响应谱曲线大于目标的百分比（目标+）。为更好地满足冲击测试中不同统计结果的需求，软件中用户可选择多种目标+的统计方式，如统计线数（目标+频率点的个数）、统计频宽（目标+频率点形成的频宽）。同时可选择统计的总频段，如平直段、全部、设定的分频段等。
如某产品冲击响应谱测试中，用户关注10-50Hz和2000-5000Hz两个频段内的目标+的百分比，统计方式为频率点的个数。

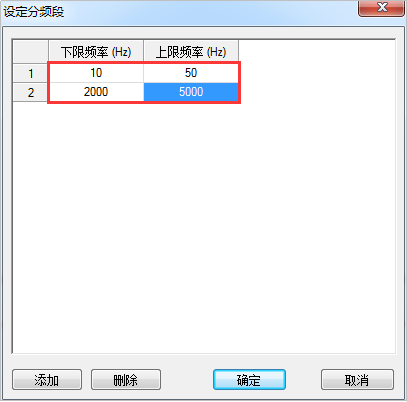

设置如图所示：

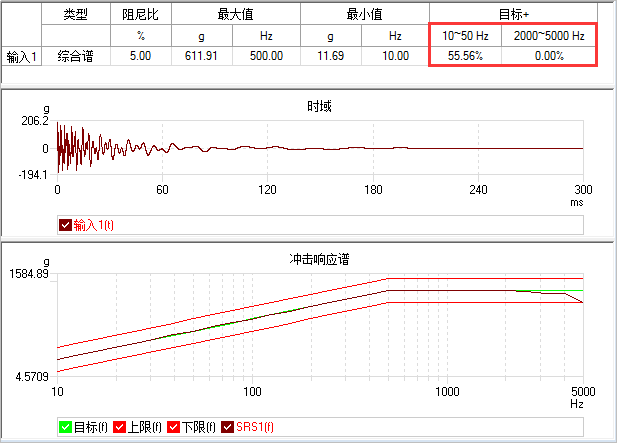

采集信息如图所示：
PART 5 冲击次数

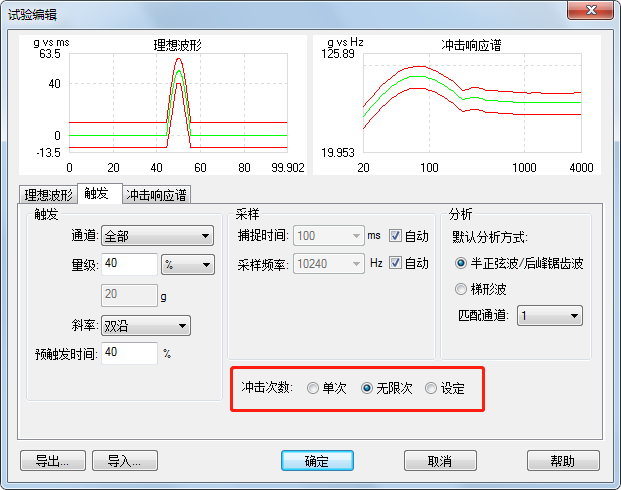

经典冲击、冲击响应谱、瞬态捕捉模块中，用户可预先设定冲击次数，如单次、无限次、设定等，以用于不同的测试场合。
单次则采集到一帧冲击信号即停止测试。
无限次则开启试验后，除非手动停止测试，否则不会停止测试。
设定则采集的冲击信号达到设定次数时即停止测试。
PART 6 传感器数据库

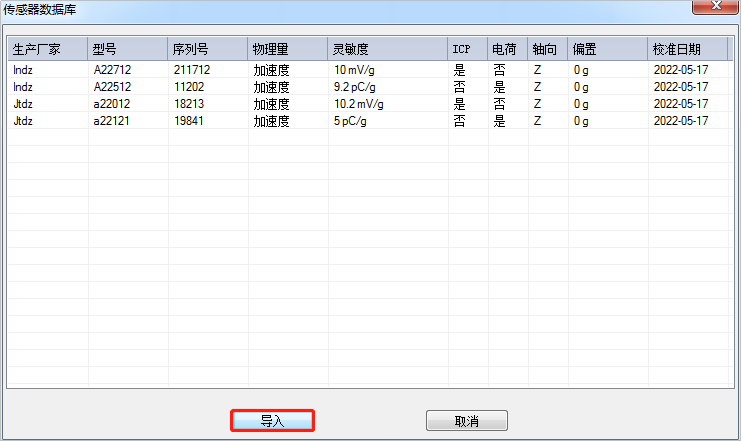

经典冲击、冲击响应谱、瞬态捕捉模块中，用户可在传感器数据库中添加传感器信息。后续测试中使用相应的传感器时可直接导入数据库中的传感器信息。
