三综合试验集成化管理

发布日期: 2021-07-22

       环境试验一般分为“机械环境试验”、“气候环境试验”、“综合环境试验”。典型的机械环境试验有振动、冲击、碰撞等,温度、湿度、盐雾等试验则属于气候环境试验的范畴。而综合环境试验结合了机械环境和气候环境的因素,如振动和温度、振动和湿度等。其中,温度、湿度和振动这三种环境应力组合的试验,也就是大家常说的三综合试验,由于可以很好地模拟产品的实际使用环境,在电工电子产品测试中的应用愈发广泛。

       VENZO 800系列振动控制器,具备三综合试验集成化管理的功能。在同一软件界面中,可以对振动试验系统、温湿度试验系统综合设置、统一监控,真正做到集成化管理。

       本文将以三综合试验为基础,对VENZO 800温湿度与振动集成化管理功能进行一个深入的介绍,让大家对三综合试验集成化管理有一个比较全面的了解,并在日常工作中能更加熟练地使用它。



PART 1  三综合试验的介绍

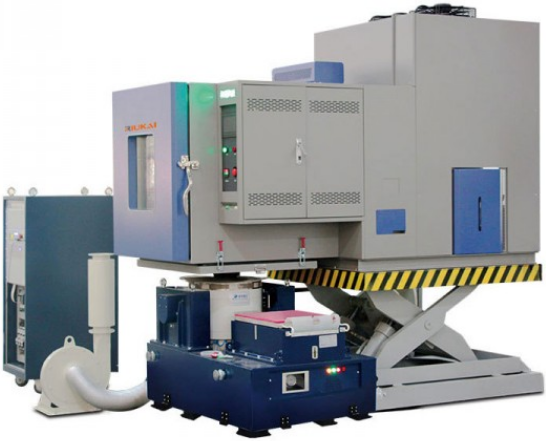

       三综合试验是用于考核产品在温湿度和振动三综合的环境下运输、使用的适应性。三综合试验离不开三综合试验箱,它是温湿度试验箱和振动台的组合。振动台提供垂直方向的振动,温湿度试验箱提供温湿度环境应力,典型的三综合试验箱如图所示。

       试验时,温湿度试验箱提供温湿度变化环境,同时在试验箱内将振动应力按规定的周期施加到试品上,以达到用户对电工电子等产品作温湿度、振动综合应力筛选试验的要求






PART 2  三综合试验的优势



       三综合试验与单一应力作用相比,能更真实地反应产品的实际工作环境,因此更容易暴露产品的潜在缺陷,因此被广泛用于评定新产品研制中工艺改进、样品的环境适应性测试、产品合格鉴定试验等。

       三综合试验可以有效的提高测试的效率。以往测试产品时通常是分开做的要不就是先做温湿度再测振动或先测振动后测温湿度,这样耗时耗力。三综合试验可以同时施加三种环境应力,大大提升了试验的效率。



PART 3 三综合试验的应用领域



       三综合试验的应用领域十分广泛,如:

       √ 产品类:飞机机载电子、机电装备等;

       √ 道路交通类:汽车零部件、仪器仪表、汽车管路等

       √ 计算机类:电脑元器件、手机、医疗设备等

       ......



PART4  三综合试验集成化管理



       VENZO 800系列控制器具备综合试验集成化管理功能电脑振动台功放、振动控制器、三综合试验箱通过以太网组成互联网络振动控制软件通过IP地址连接功放、三综合试验箱,同时可设置温湿度试验箱的试验计划、监测功放和温湿度试验箱的实时状态以及保存试验过程中的信号数据。




三综合试验集成化管理系统连接示意图

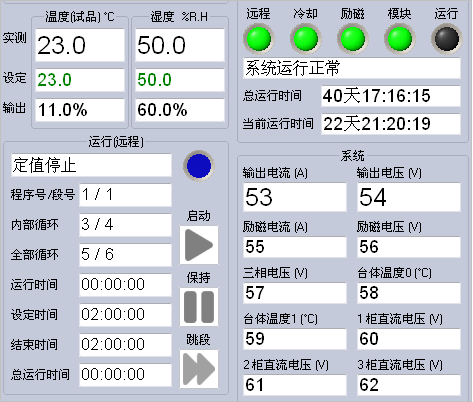

三综合试验集成化管理软件界面



       为了更好地满足用户的需求,VENZO 800系列控制器的三综合试验集成化管理具备以下几个特点:

       1.同一界面实现真正的多综合集成化控制






       功放控制——控制器软件中可远程操控功放的启动、停止、复位,调节功放的增益大小,避免试验人员来回奔走,进出试验现场,提高试验效率;

       三综合试验箱控制——控制软件中对温湿度目标值、工步等进行设置,同时可控制温湿度试验的启停、跳步等。

       2.丰富的监测功能

        实时监测振动台功放输出电流、电压,励磁电流、电压,模块实时状态等信息;

        实时显示温湿度试验箱的当前温度、湿度、程序段、工步序号、运行时间等试验信息,结合振动控制器实时显示加速度、位移、频率等振动状态信息功能,实现了环境试验状态的全面综合监测;

       ☆ 实时监测温湿度试验箱的排气压力、排气温度、冷却水压等






       3.科学合理的试验计划表功能

       按照用户的试验需求在同一软件界面中对振动温度湿度的试验步骤和持续时间目标量级等参数进行设置计算机软件自动进行流程控制让三综合试验更加简单而有序。可以在合适的流程位置插入对振动台温湿度试验箱的启停程序,进一步节约能源消耗,降低试验成本。

       4.强大的综合分析功能

       基于设备的实时互联功能,振动信号、温度信号、湿度信号、动圈电流、电压、推力等试验关键信息能够在同一软件中进行分屏显示、保存、打印。同时振动台功放和温湿度试验箱的数据可保存为数据记录文件,并可回放相关数据,以供后续分析,让您轻松掌握试验设备状态和能耗。






PART5  三综合试验集成化管理应用示例



       汽车实验要求VW80101中,7.2电气和电子组件的耐久试验中规定,试件同时在振动负载,电气负载和温度负载下工作和监控。

       1.振动试验要求:

       变速器附件的振动源分为正弦和宽带随机两部分:

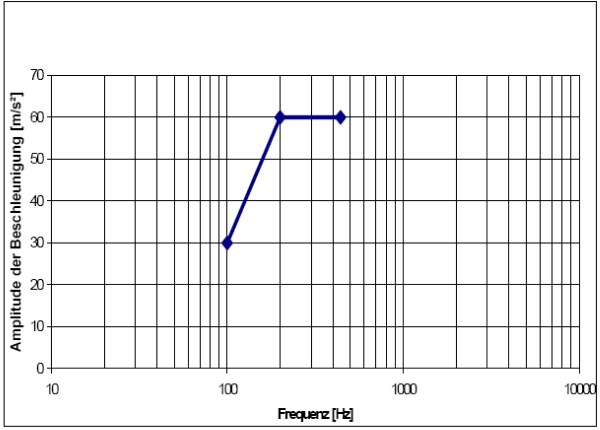

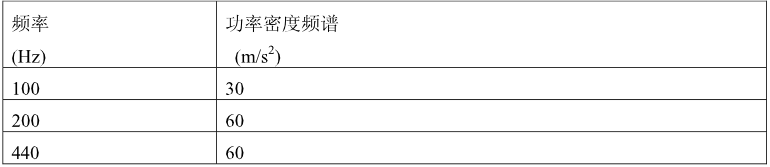

       正弦振源的扫频率1oct/min,试验时长22小时,谱图如下图所示。









       宽带随机部分的加速度有效值为96.6m/s2,试验时长22小时,谱图如下图所示。









       两部分试验可依次或同时进行。我们这里使用正弦加随机模块,同时进行两部分激励。

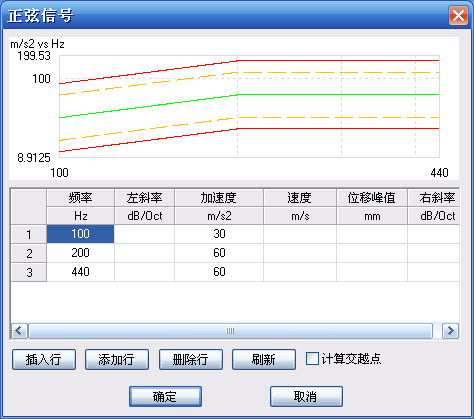

       VENZO880控制软件中,宽带随机和正弦信号设置如下图所示:










       2.电气负载要求:

       在端子15上的电压反馈最大允许达到1.0V的水平。

       3.温度试验要求:

       温度曲线如下图所示。

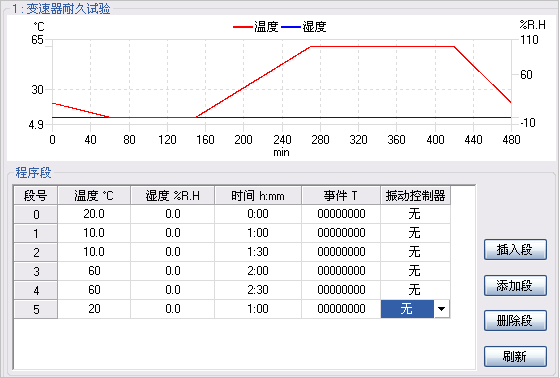

       这里TUBTOB分别取20和60度。VENZO 880控制软件中,温度程序设定如下:






       硬件连接确认无误后,即可开始进行试验。



PART 6  三综合试验集成化管理现场实测






VENZO 880振动控制器与振动台功放、温湿度试验箱进行三综合联动测试




测试人员监测三综合测试
