PART 1 系统简介

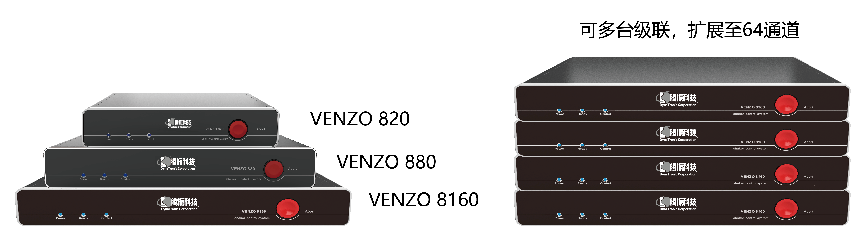

VENZO 800系列振动控制器涵盖2/8/16通道模拟输入，系列中各控制器均可级联到同一控制系统，如16通道（8+8），24通道（8+16），48通道（16+16+16）等，4台16通道可级联成64通道的振动控制系统。
控制器级联系统在保证控制精度的同时，也扩展了输入通道的个数。相对于单台控制器，多台级联系统更好地满足了用户对复杂结构振动试验的多点控制与监测的需求。
PART 2 系统特点
√ 硬件可灵活组合
√ 可配置64输入通道
√ 通过纳秒级的同步时钟连接
√ 高速标准的以太网接口
√ 任意选择控制通道
PART 3 产品功能
■ 控制功能
√ 随机控制、振动剪切（支持加速度、速度、位移剪切）
√ 正弦控制、步进正弦、共振搜索与驻留、叶片测试(AF控制)
√ 经典冲击控制、瞬态冲击（地震波模拟）、冲击响应谱
√ 混合试验（正弦加随机、随机加随机、正弦加随机加随机、正弦加正弦）
√ 长时波形复现（道路谱模拟）
√ 峭度控制
√ 凹槽和限值控制
√ 多通道控制
√ 多变量控制
√ 多综合集成控制（振动台功放、环境箱、电池测试系统、冷水机）
√ 节能控制（ECO控制）
√ Web远程控制
■ 分析功能
√ 无缝数据记录&离线分析
√ 总谐波失真度检测
√ 振动台检定
√ AUX通道（COLA输出、差分输出、频率参考输出）
√ FFT分析
√ SRS分析
√ 传递函数分析
√ 相干分析
√ 瀑布图信号
√ 信号计算
√ 信号缓存功能，快速波形对比
√ 多种格式的信号和图形存储
√ 光标显示
■ 辅助功能
√ 数字I/O接口
√ 试验回放
√ 信号编辑器
√ Word/PDF试验报告
√ Email试验报告
√ 疲劳损伤计算
√ ActiveX
√ TCP/IP接口
√ Http上传数据
PART 4 级联系统的连接
■ 级联配件介绍：
级联配件包含：同步盒、同步线缆、交换机、网线。
◆ 同步盒和同步线缆

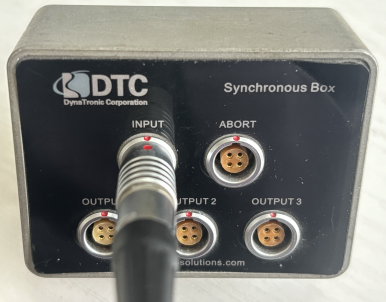

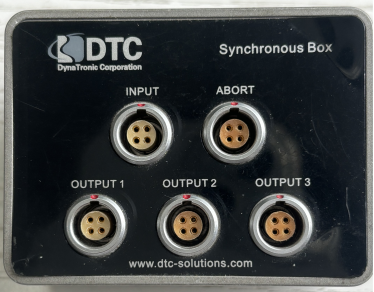

同步盒

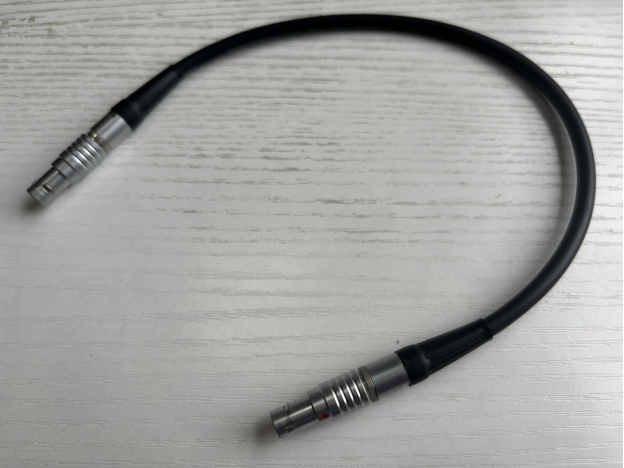

同步线缆
同步盒有5个端口，分别为INPUT、ABORT、OUTPUT1、OUTPUT2、OUTPUT3。
INPUT端口通过同步线缆连接到级联系统的控制器主机；
OUTPUT端口通过同步线缆连接到级联系统的控制器从机，序号1/2/3建议对应从机1/2/3；
ABORT用于连接外部的急停按钮；
* 同步线缆连接时注意事项：
① 同步线缆连接同步盒时，线缆端口的红色圆点和同步盒的红色圆点需保持在同一位置。

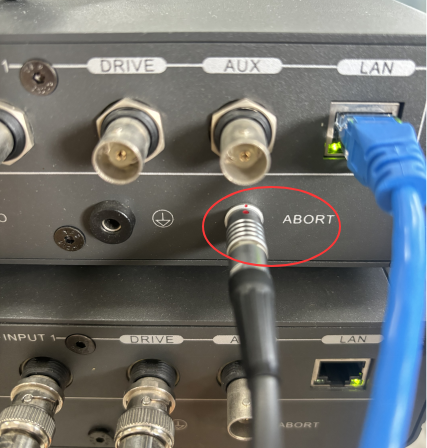

② 同步线缆另一端连接控制器ABORT端口时，线缆端口的红色圆点和控制器ABORT端口的红色圆点需保持在同一位置。
◆ 交换机和网线

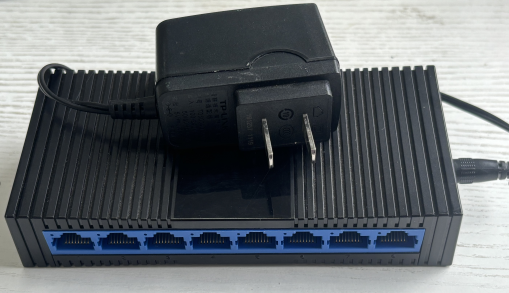

交换机
网线
交换机一般有8个端口，通过网线可连接至级联系统主机、从机和电脑的网口。

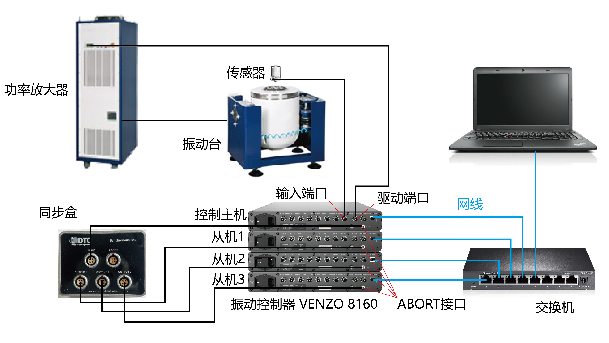

■ 级联系统连接步骤：
√ 振动控制器主机的Abort端口和同步盒的Input端口连接，从机1/2/3的Abort端口和同步盒的Output1/2/3端口连接。
√ 将电脑、振动控制器主机和从机分别与交换机通过网线连接。
√ 将振动控制器主机的驱动端连接到功放的输入端。
√ 连好功放和振动台，同时将传感器输出端连接到振动控制器的输入端。
■ 软件操作：
打开控制软件，在起始页的工具栏点击

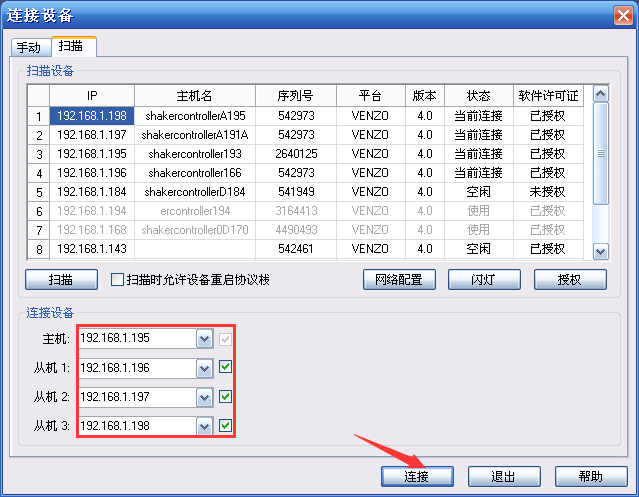

按钮，打开“连接设备”界面。
在左下角“连接设备”栏，选择主机和从机的IP地址，点击“连接”即可。
如果需级联的控制器IP地址重复，则需要修改控制器的IP地址。

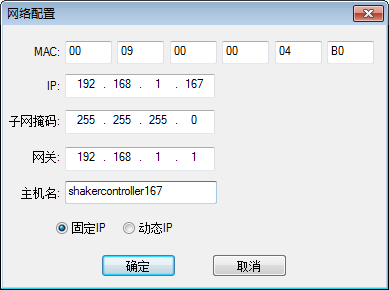

① 打开需修改IP的控制器的电源，启动软件，进入起始页。点击工具栏按钮，打开“连接设备”界面。在“连接设备”界面，选中需修改的IP地址，打开“网络配置”对话框。在“IP”栏，填写更改的IP地址，点击“确定”即可。
② 如果还需对其它控制器的IP进行修改，则按照上述步骤继续修改。
PART 5 级联系统控制示例

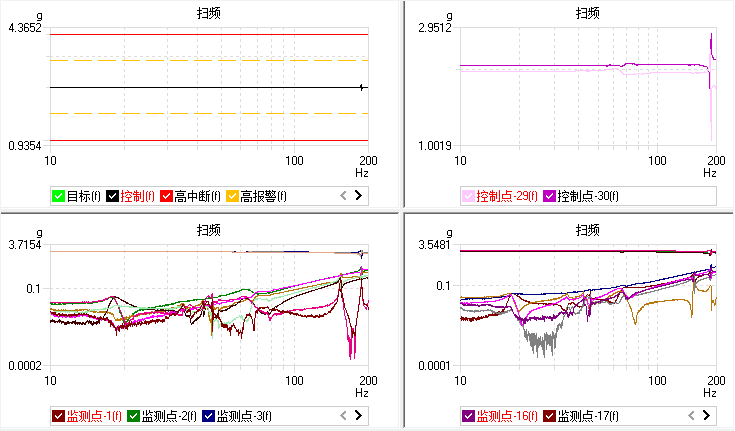

某32通道级联系统进行正弦扫频测试，测试采样2点平均控制，同时监测17个测点的振动情况，测试界面如图所示。
VENZO 800系列振动控制器级联系统由于出色的控制性能和人性化的设计理念，在业内被越来越多的用户所熟知和认可。我们也会一如既往地听取用户的建议，不断完善我们的产品，给我们的用户提供最合理有效的解决方案。
