随着船舶行业的快速发展，舰船电子设备的可靠性越来越被广泛关注。舰船电子设备振动测试作为一种重要的可靠性测试手段，可以模拟电子设备在实际使用过程中可能遇到的各种振动场景，为电子设备的设计优化和质量把控提供关键依据。
VENZO 800系列振动控制器、振动台、传感器，可组成舰船电子设备振动测试系统，对电子设备进行耐振、稳定性等振动测试，以评估其在运输、使用过程中的抗振能力。
Part 1 舰船电子设备振动测试的重要性
舰船电子设备振动测试可以模拟运输振动、水面颠震等，测试电子设备的电性能、机械性能是否出现下降，以评定电子设备在舰船振动条件下工作的适应性和结构完好性。
此外，通过电子设备振动测试，可以评估电子设备在长期使用下的耐久性和可靠性，以保证船舶的安全运行。
Part 2 电子设备的测试步骤
1.初始检测：测试前，对测试样品进行外观检查、电性能和机械性能检测。
2.设置测试条件：根据相关标准，确定振动测试的方向、量级等参数。
3.进行振动测试：将测试样品放置在振动台面上，按照设定的条件进行振动测试。
4.最后检测：针对振动测试后的测试样品，进行外观检查、电性能和机械性能检测。
Part 3 电子设备振动测试示例
根据GJB 4.7标准，对某舰船电子设备进行振动测试。
测试步骤：
1.初始检测
根据有关标准规定，对测试样品进行外观检查、电性能和机械性能检测。
2.工作状态确认
正式开始测试前，电子设备应处于正常工作状态。
3.测试样品和传感器安装
测试样品应采用与实船安装相同的状态和方法牢固地固定在振动台上，当有数种实船安装状态时，则应选其最不利的安装状态。

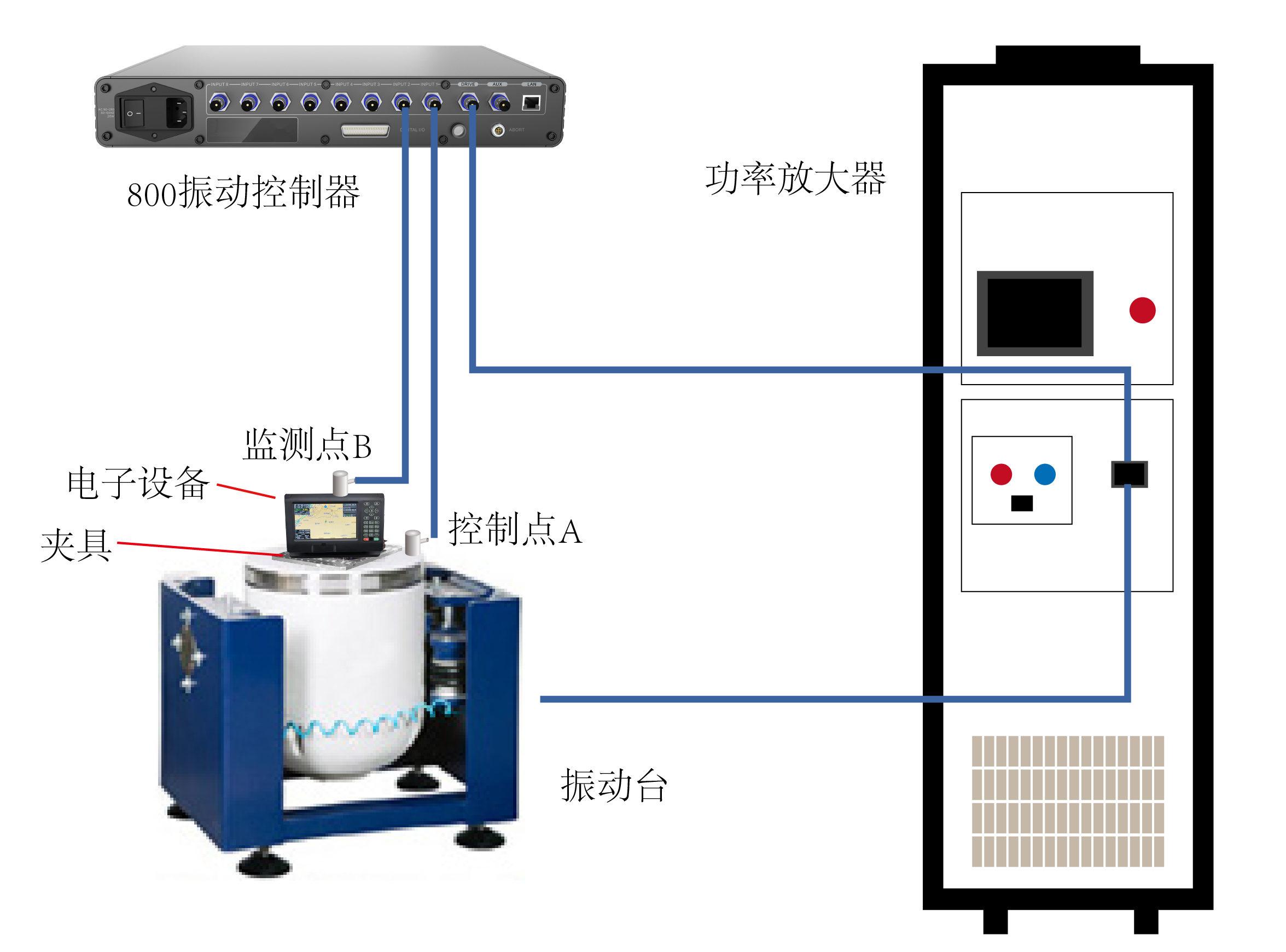

电子设备通过安装点固定在刚性工装上，刚性工装固定在振动台面上，振动信号通过振动台面-工装-电子设备的传递方式作用在电子设备上。控制传感器安装时，尽量靠近工装和电子设备的连接点，监测传感器安装在电子设备上。同时传感器的输出线缆接入振动控制器的输入端。
每个方向分别进行共振检查、稳定性测试、耐振测试，顺序可依次为Z轴、X轴、Y轴。
4.振动控制软件设置

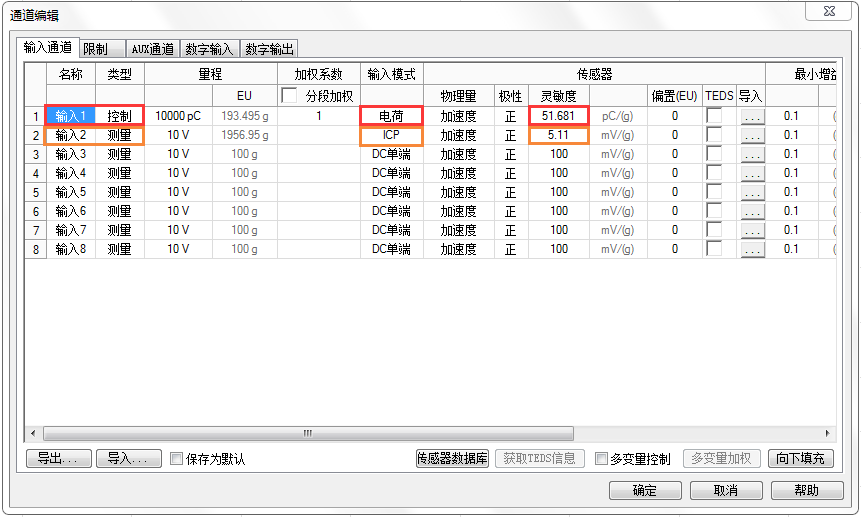

◆ 输入通道设置
选择输入模式，设置传感器的灵敏度。
◆ 测试模块选择
测试模块选共振搜索与驻留。
◆ 测试条件设置
根据GJB 4.7的要求，对于1类环境主体区域的电子设备，振动测试参数按照表2进行。
现对1类环境主体区域的电子设备进行三个方向的共振检查、稳定性测试、耐振测试。

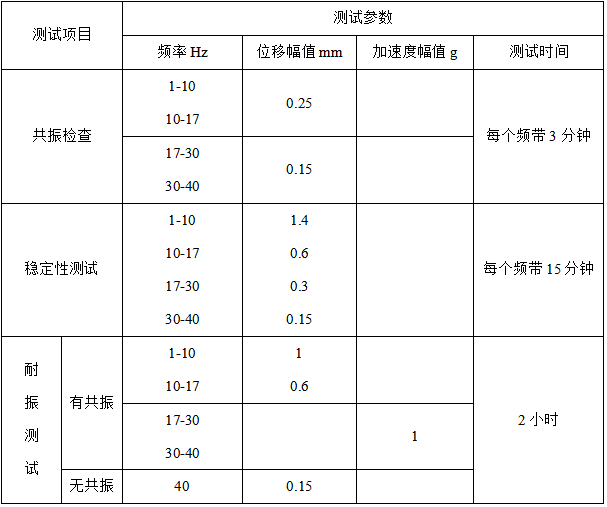

表2
1）共振检查

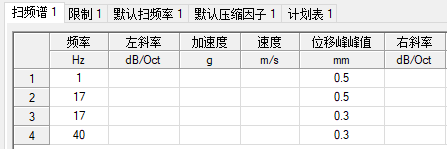

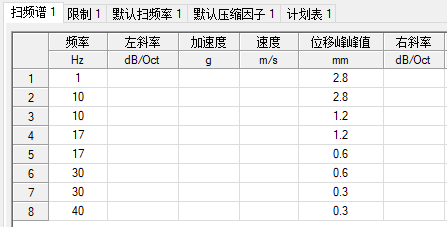

①谱图设置如图：

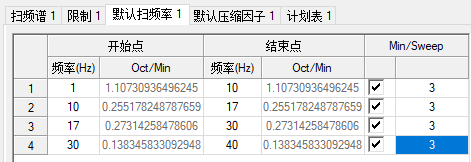

②扫频率设置如图：

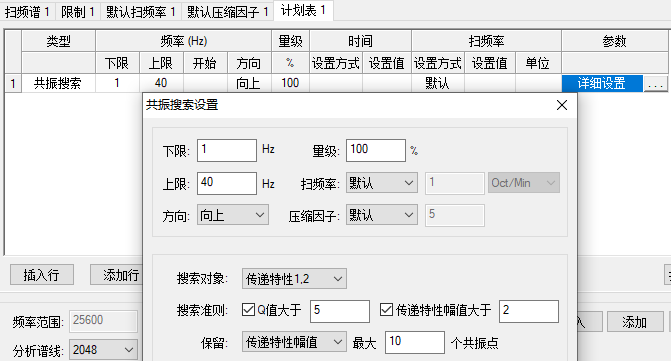

③计划表设置如图：
2）稳定性测试

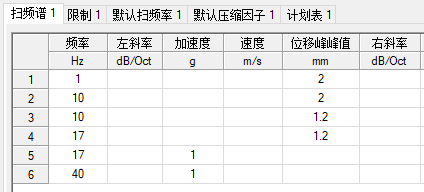

①谱图设置如图：
②扫频率设置如图：

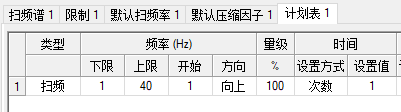

③计划表设置如图：
3）耐振测试

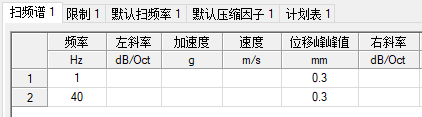

①谱图设置如图：
有共振：
无共振：

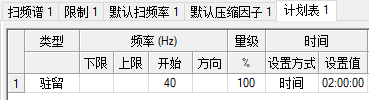

②计划表设置如图：
有共振：
驻留，开始频率为共振频率，时间2小时。
无共振：
5.设备连接检查
振动台、功放、振动控制器、传感器的线缆连接，以及工装、测试样品的安装，检查一下是否正确、有无松动。确认无误后，可开启功放的增益。
6.正式振动测试

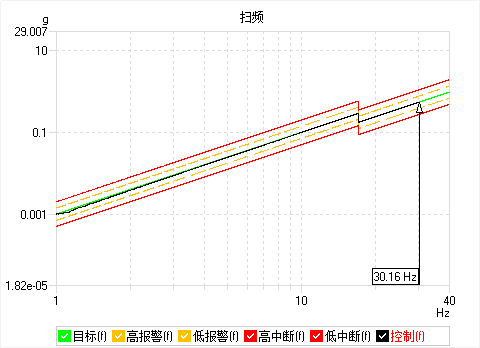

Z向共振检查测试过程如图：
共振检查过程中，根据监测点和控制点的传递特性曲线，判断是否有共振频率。

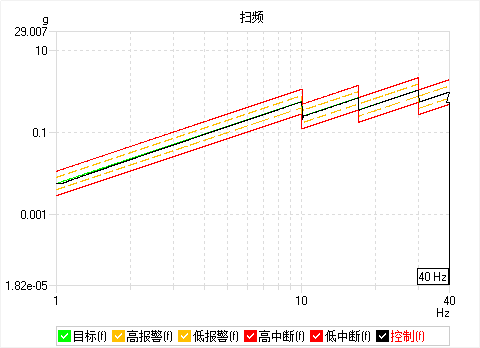

Z向稳定性测试过程如图：

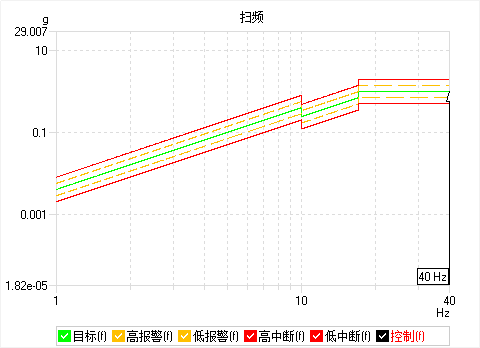

Z向耐振测试过程如图：
上图为无共振点时，40Hz驻留2小时的曲线。如果找到共振点，则在共振频率点驻留2小时。
Z向的振动测试完成后，根据要求再进行X向和Y向的振动测试。
7.最后检测
振动测试结束后，按有关标准规定对测试样品进行外观检查、电性能和机械性能检测。
